在傳統的光纖通信系統中，常見的光開關多為1×2、1×8或1×16結構，適用于小規模信號路由或保護倒換場景。但在現代數據中心互聯、城域網集中監控、多通道測試平臺等應用中，單一設備需支持?jǐn)?shù)十甚至上百條光路的靈活調度。

此時，1×64光開關的價值便凸顯出來。它能夠在一臺設備內實現一個輸入端口向64個輸出端口的任意切換，極大減少了設備數量、布線復雜度和空間占用率。

尤其適合以下幾類用戶：

• 光纖實驗室需要進行多路光器件性能比對；

• 網絡運營商部署遠程故障隔離與冗余備份系統；

• 測試儀器廠商集成高通道數光功率監測模塊；

• 數據中心采用統一配線管理架構（如SDN控制下的動態光交換）。

相比堆疊多個小通道開關的方式，單臺1×64結構不僅節省了安裝空間（僅占1U高度），還顯著降低了整體插入損耗和系統控制難度。

核心技術：機械式馬達驅動實現精準光路切換

不同于基于MEMS微鏡或熱光效應的全固態光開關，這款1×64機架式光開關采用了成熟的馬達驅動機械旋轉結構，其核心在于“準直器+反射鏡/棱鏡陣列+步進電機”的協同工作機制。

工作流程簡述如下：

1. 輸入光信號經由前端LC/PC連接器進入設備內部；

2. 光束通過準直器形成平行光，投射至旋轉轉盤上的微型反射元件；

3. 控制電路接收外部指令（TTL或RS232協議），驅動步進電機精確轉動至目標角度；

4. 反射鏡將光束導向?qū)?yīng)編號的輸出準直器；

5. 輸出端再次聚焦耦合進光纖，完成指定通道切換。

這種結構的優勢在于：

• 物理隔離性好：各通道之間無電學串?dāng)_；

• 插損低且一致性高：典型值僅為1.2dB；

• 回波損耗優異：≥55dB，有效抑制反射干擾；

• 串?dāng)_極小：>55dB，確保信道間純凈度；

• 壽命長：機械結構經過溫度循環測試（-40℃~+85℃，48小時），適應嚴苛環境。

盡管存在一定的切換時間（通常幾十毫秒級別），但對于非實時切換的應用場景而言，其穩定性與成本效益遠超其他類型。

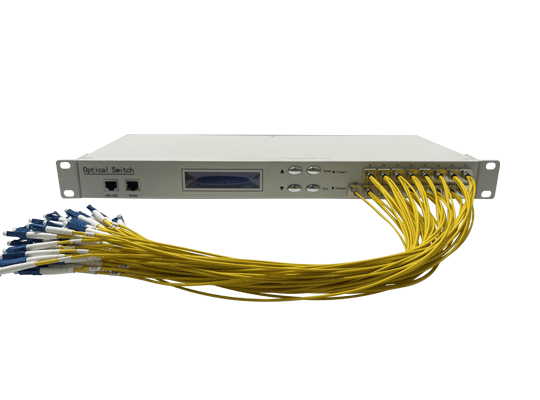

1X64機架式光開關實拍產品圖

工業級設計細節：不只是功能強大，更要可靠耐用

1×64機架式光開關面向工業現場和長期運行環境，我們在結構設計上做了多項優化，確保其在各種條件下都能穩定工作。

1. 標準化機箱結構，適配主流機柜

設備采用標準1U高度金屬外殼，可直接安裝于19英寸服務器機柜中，前出纖或后出纖均可根據客戶要求定制。整機尺寸為 135×40×32mm，緊湊而不失散熱空間。

2. 高密度尾纖管理方案

64路輸出均配有LC/PC接口，使用0.9mm松套管尾纖，長度默認1米，顏色為黃色并配有數字編號套管，便于識別與維護。所有尾纖均經過合理走線設計，避免纏繞與拉扯。

小貼士：若客戶有更高防護需求，我們也支持升級為2.0mm加強型護套管版本，進一步提升抗彎折能力。

3. 多模式控制接口，兼容性強

設備提供兩種控制方式：

• RS232串口控制：支持標準AT指令集，可通過PC、PLC或嵌入式控制器遠程操作；

• TTL電平控制：適合集成到自動化測試系統中，響應速度快。

兩種模式可同時存在，互不干擾，滿足不同用戶的集成習慣。

4. 安全電源設計

采用DC 5V/1A供電，內置反接保護電路，防止誤操作導致主板損壞。電源接口為標準DC插座，也可根據需求改為端子排形式。

真實應用場景分享：客戶是如何使用這款光開關的？

理論參數再優秀，也必須經得起實踐檢驗。以下是幾個典型客戶的實際應用案例：

案例一：某省級電信研究院 —— 構建多通道光衰減測試平臺

該院需對上百種不同類型光纖跳線進行批量插入損耗與回波損耗測試。過去采用人工更換的方式效率低下，且易出錯。

引入我司1×64光開關后，將其作為中心切換樞紐，一端接入光源與光功率計，另一端連接待測樣品陣列。通過編寫簡單腳本程序，即可自動遍歷所有通道，實現無人值守測試，效率提升近10倍。

案例二：某數據中心運維團隊 —— 實現主備鏈路快速倒換

該中心原采用雙路由熱備機制，但切換依賴人工介入，響應慢。現將關鍵業務鏈路接入1×64光開關，配合監控軟件實時檢測主用鏈路狀態，一旦發現中斷，立即觸發RS232指令切換至備用路徑，整個過程不超過200ms。

案例三：高校光學實驗室 —— 支持多波長多通道信號選擇實驗

某高校研究小組開展新型調制格式傳輸實驗，需頻繁切換不同調制源與探測器組合。利用本設備實現“一源多路”分發與“多源一路”匯聚，大大簡化了實驗裝置搭建流程。

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

如果您對磁光開關產品有需求，或想了解更多光通信相關產品信息，訪問廣西科毅光通信官網www.m.tw5thave.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
