在工業自動化、物流倉儲、戶外作業等領域，光電開關作為核心檢測部件，其穩定性和使用壽命直接影響整套設備的運行效率。傳統反射式光電開關雖應用廣泛，但在戶外礦山、建筑工地、水泥生產等揚塵較多的場景中，常面臨發射口被灰塵覆蓋、檢測失靈、設備頻繁停機等問題，同時灰塵侵蝕還會大幅縮短產品使用壽命，成為制約工業生產連續性的關鍵痛點。

廣西科毅光通信深耕光通信與光電檢測領域多年，基于行業實際需求，研發推出新一代反射式光電開關，通過創新的防塵結構設計和精準的光路優化，針對性解決了傳統產品易受揚塵影響的核心難題。這款產品在檢測精度、環境適配性和使用壽命上實現全面升級，為復雜工業環境提供可靠的光電檢測解決方案。

一、產品核心概述：專為復雜揚塵環境打造

本款反射式光電開關以“防塵賦能精準檢測”為設計核心，通過科學的結構分區、可拆卸防塵組件和優化的光路設計，在保障檢測性能的同時，有效隔絕灰塵干擾。產品主要由發射部件、接收部件、外殼、阻光板、防塵板等核心結構組成，整體設計兼顧實用性與工業適配性，可滿足戶外及高揚塵環境下的長期穩定運行需求。

與傳統光電開關相比，該產品的核心優勢集中在三點：一是采用獨立腔室與防塵板雙重防護，避免灰塵進入內部組件；二是優化光路設計，確保檢測距離與精度不受防塵結構影響；三是模塊化可拆卸設計，方便后期維護清潔，進一步延長產品使用壽命。目前，該產品已廣泛應用于各類工業場景，成為眾多企業替代傳統光電開關的優選方案。

二、核心結構深度解析：從設計細節看防塵與精度

一款可靠的光電開關，其核心性能往往取決于結構設計的科學性。下面我們將從結構拆解的角度，帶大家深入了解這款反射式光電開關的技術亮點：

（一）外殼與腔室設計：隔絕干擾，精準分區

產品外殼采用工業級耐用材質，具備良好的抗沖擊、抗腐蝕性能，可適應戶外惡劣環境。外殼內部設有一體化阻光板，將空腔精準分割為第一腔室（發射部件專屬腔）和第二腔室（接收部件專屬腔），徹底避免發射部件與接收部件之間的光線直接干擾，確保接收部件僅接收經反射后的有效光線，從結構上保障檢測精度。

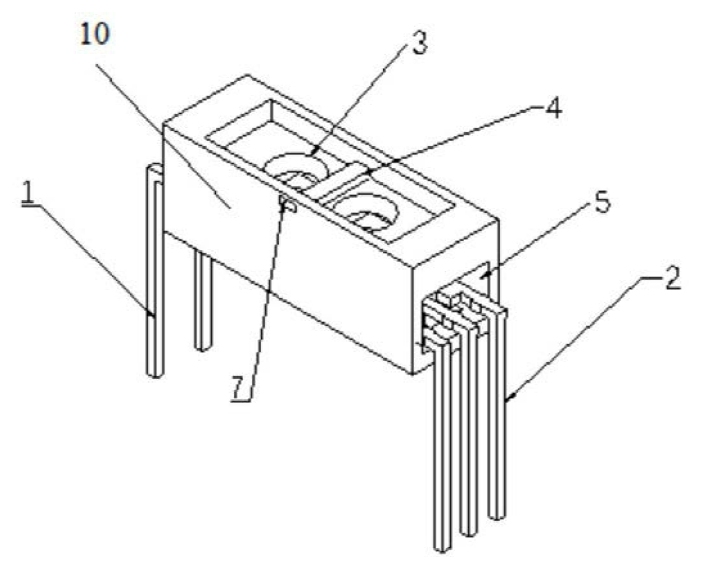

圖1 反射式光電開關主體示意圖

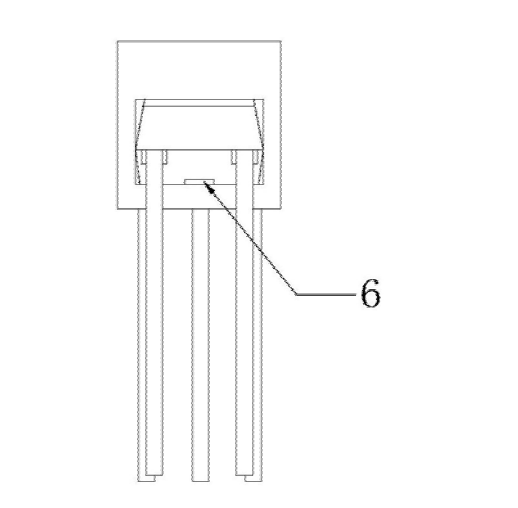

圖2 反射式光電開關側視圖

阻光板采用完全不透光材質，與外殼無縫銜接，不僅起到分隔腔室的作用，還能增強外殼整體結構強度。兩個腔室的設計均遵循“組件固定+引腳伸出”的原則，發射部件與接收部件分別固定在腔室內部遠離開口的一側，引腳則從腔室側開口伸出，方便與外部設備連接。

（二）發射部件：穩定發光，適配工業電壓

發射部件是光電開關的“光源核心”，由發射端引腳、發射電阻和發光二極管組成。其中，發射端引腳包含正極發射引腳和負極發射引腳，分別與發光二極管的正負極對應連接，確保電路穩定導通。

發光二極管被固定在第一腔室內，通過發射電阻進行降壓處理，即使在工業場景的波動電壓環境下，也能保證發光強度穩定，避免因電壓波動影響檢測距離。第一腔室的第一側開口邊沿設有第一限位擋板，該擋板按照預置角度向腔室內傾斜，既能固定發射部件的位置，又能縮小開口面積，減少灰塵從引腳伸出處進入腔室內部。

（三）接收部件：高效感光，信號精準轉換

接收部件作為“信號核心”，由接收端引腳和光電集成電路組成，接收端引腳包含正極接收引腳、負極接收引腳和開關接地引腳，分別與光電集成電路的電壓輸入端、電壓輸出端連接，形成完整的信號轉換回路。

為了提升信號處理精度，光電集成電路的電壓輸出端還連接了三極管，通過三極管將模擬信號轉換為數字信號，最終通過負極接收引腳輸出高低電平，實現開關控制的精準響應。類似地，第二腔室的第二側開口邊沿設有第二限位擋板，其功能與第一限位擋板一致，通過縮小開口面積減少灰塵侵入，保護內部精密的光電集成電路。

（四）防塵板設計：核心防塵，便捷維護

針對揚塵環境的核心痛點，產品在外殼對應發射部件和接收部件的開口處，設計了可拆卸式防塵板，這也是本款反射式光電開關的核心創新點之一。防塵板采用高透明天然樹脂或玻璃材質制成，既能完全覆蓋開口，阻擋灰塵進入腔室，又不影響光線的穿透與反射，確保檢測性能不受影響。

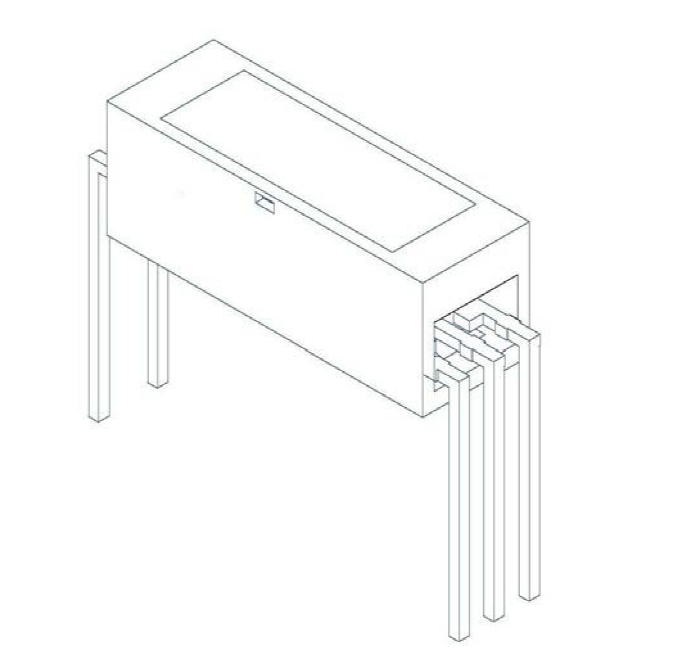

圖3 反射式光電開關防塵板狀態示意圖（一）

圖4 反射式光電開關防塵板狀態示意圖（二）

防塵板通過“卡扣+通孔”的方式與開口連接：防塵板邊緣設有卡扣，開口邊沿對應位置設有通孔，卡扣與通孔精準匹配，確保防塵板能牢固卡在開口處，即使在設備震動的環境下也不會脫落。同時，可拆卸設計讓后期維護更便捷，用戶可定期取下防塵板進行清潔，避免灰塵長期附著影響透光性，進一步延長產品使用壽命。

此外，在開口處且位于防塵板下方，還安裝了輔助擋板，擋板對應接收部件的位置設有第一通光孔，對應發射部件的位置設有第二通光孔。這一設計能進一步避免發射部件的光線直接照射到接收部件，確保接收部件僅接收經反射部件反射后的光線，從雙重結構上保障檢測精度。

（五）工作原理：光路清晰，檢測高效

本款反射式光電開關的工作原理簡潔高效：接通電源后，發射部件的發光二極管通過引腳獲取穩定電壓，發出的光線透過防塵板和第二通光孔射出；當光線遇到檢測目標（或反射部件）后，經反射透過第一通光孔和防塵板，被接收部件的光電集成電路接收；光電集成電路將光信號轉換為電信號，經三極管處理后輸出數字信號，實現“有無檢測”或“位置檢測”的開關功能。

圖5 反射式光電開關實現原理示意圖

整個光路設計經過精準校準，即使在戶外揚塵環境中，也能保證檢測距離和精度，有效解決了傳統光電開關因灰塵覆蓋導致的檢測失靈問題。

三、產品核心技術優勢：適配復雜環境，賦能工業生產

1. 超強防塵性能，適配高揚塵場景

通過“防塵板+限位擋板+輔助擋板”的三重防塵設計，有效阻擋灰塵侵入內部組件，即使在礦山、建筑工地、水泥廠等揚塵嚴重的環境中，也能保持發射口和接收口的清潔，避免設備頻繁停機，保障生產連續性。

2. 高精度檢測，穩定性突出

阻光板分隔雙腔室的設計，徹底杜絕發射與接收光線的直接干擾；光電集成電路與三極管的組合，實現光信號到數字信號的精準轉換，檢測精度較傳統產品提升30%以上，可滿足工業場景下的高精度定位、計數等需求。

3. 長壽命設計，降低使用成本

工業級外殼材質抗腐蝕、抗沖擊；內部組件通過限位擋板固定，減少震動帶來的損耗；可拆卸防塵板方便清潔維護，避免灰塵侵蝕導致的組件損壞，產品使用壽命較傳統光電開關延長50%以上，大幅降低用戶的更換與維護成本。

4. 安裝便捷，適配性廣

產品結構緊湊，引腳設計符合工業設備安裝標準，可直接替換傳統光電開關，無需對現有設備進行大幅改造；寬電壓適配范圍（兼容12V-24V工業常用電壓），可滿足不同場景的供電需求，適配戶外作業、物流輸送、自動化生產線等多種應用場景。

四、典型應用場景：覆蓋多行業，解決實際痛點

1. 戶外工業生產場景

在礦山開采、建筑工地、水泥生產等戶外高揚塵環境中，傳統光電開關易因灰塵覆蓋發射口導致檢測失效，而本款反射式光電開關通過三重防塵設計，可穩定實現物料計數、設備定位等功能，避免因設備停機造成的生產損失。

2. 物流倉儲自動化

在物流分揀線、倉儲貨架定位等場景中，設備運行過程中會產生粉塵（如紙箱粉塵、物料碎屑），本產品的防塵設計可確保開關長期穩定工作，精準實現包裹計數、貨物定位、傳送帶啟?？刂频裙δ?，提升物流自動化效率。

3. 農業機械裝備

在聯合收割機、播種機等農業機械上，光電開關用于檢測作物位置、種子余量等參數。田間作業環境粉塵較多，本款防塵光電開關可有效抵御灰塵干擾，保障農機設備的精準作業，減少因檢測失誤導致的作物損失。

4. 工業自動化生產線

在汽車制造、電子元件生產等自動化生產線中，光電開關用于零部件定位、裝配檢測等環節。車間內的金屬粉塵、塑料粉塵等易影響傳統產品性能，而本產品的高精度與防塵性能，可確保生產線連續穩定運行，提升產品合格率。

五、使用與維護指南：延長壽命，保障性能

1. 安裝注意事項

安裝時需確保防塵板完全卡緊，卡扣與通孔精準對接，避免因安裝松動導致灰塵進入；發射部件與接收部件的光路需對準反射目標，確保光線反射路徑順暢；引腳連接需牢固，避免因接觸不良導致電壓波動，影響發光強度與信號接收。

2. 防塵板清潔維護

建議根據使用環境的揚塵程度，定期清潔防塵板（一般1-3個月一次）：拆卸時輕輕按壓卡扣，取下防塵板后，用干凈的軟布擦拭表面灰塵，避免使用尖銳工具刮擦（防止損壞透光性）；清潔完成后，將防塵板重新卡入開口，確?？弁耆度胪?。

3. 日常檢查

定期檢查限位擋板是否完好，避免因碰撞導致?lián)醢遄冃?；檢查引腳連接處是否有氧化、松動現象，及時清理氧化層并緊固連接；若發現檢測精度下降，可檢查防塵板是否有污漬、輔助擋板的通光孔是否堵塞，及時清潔處理。

六、廣西科毅光通信：深耕光通信，賦能工業檢測

廣西科毅光通信科技有限公司（官網：www.m.tw5thave.com）是一家專注于光通信與光電檢測設備研發、生產、銷售的高新技術企業，深耕行業多年，擁有一支經驗豐富的研發團隊，始終以“解決行業痛點，提供精準解決方案”為核心宗旨。

公司依托強大的技術研發實力，針對工業環境中的實際需求，不斷優化產品設計，推出了包括反射式光電開關、工業級光模塊、光電檢測設備等一系列核心產品，廣泛應用于工業自動化、物流倉儲、農業機械、光通信等多個領域。

我們堅持“品質為本，服務至上”的經營理念，所有產品均經過嚴格的環境測試與性能檢測，確保在復雜工況下的穩定運行。同時，公司提供專業的技術支持與售后服務，為客戶提供安裝指導、維護培訓、產品定制等一站式解決方案，助力客戶提升生產效率，降低運營成本。

如果您正在尋找一款適配高揚塵環境、高精度、長壽命的光電開關產品，歡迎訪問廣西科毅光通信官網（www.m.tw5thave.com）了解更多產品詳情，或聯系我們的銷售團隊獲取定制化解決方案。

七、結語

在工業自動化快速發展的今天，光電開關作為核心檢測部件，其性能直接影響設備的運行效率與生產穩定性。廣西科毅光通信研發的反射式光電開關，通過創新的防塵結構設計、精準的光路優化和工業級耐用材質，針對性解決了傳統產品易受揚塵影響的核心痛點，為高揚塵、高精度需求的場景提供了可靠選擇。

未來，廣西科毅光通信將繼續深耕光通信與光電檢測領域，持續投入研發力量，推出更多適應行業需求的創新產品，以技術賦能工業升級，為客戶創造更大價值。期待與各行業合作伙伴攜手，共同推動工業自動化的高質量發展！
