傳統電光開關在實際應用中往往面臨連接損耗大、耦合附加損耗高、開關功率高及響應時間慢等痛點，嚴重制約了光網絡的升級迭代。我們科毅光通信（官網：www.m.tw5thave.com）依托自主研發的技術，成功推出光子晶體光纖電光開關，從結構設計與材料選型上實現全方位突破，完美解決傳統產品的技術瓶頸。

一、光子晶體光纖電光開關的核心結構設計

我們科毅光通信的光子晶體光纖電光開關以光子晶體光纖為核心載體，通過內置電極與波導的一體化設計，實現了性能的跨越式提升。其整體結構主要由光子晶體光纖、兩個電極、波導及外接電壓裝置四部分組成，各組件協同工作，確保光信號的高效傳輸與快速切換。

（一）整體結構框架

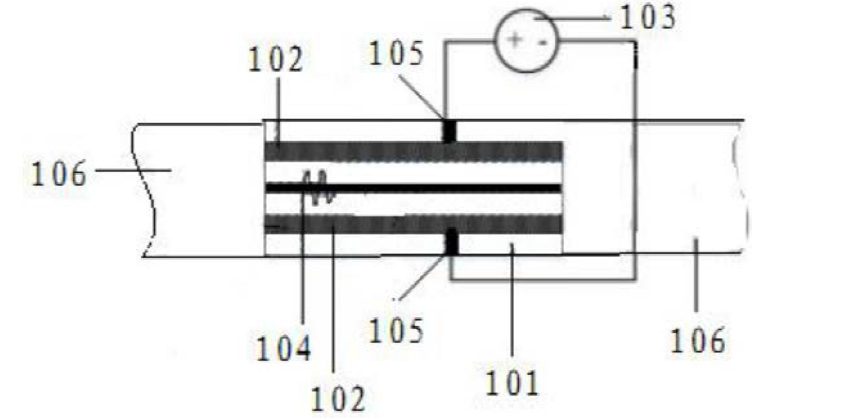

如圖1所示，光子晶體光纖101作為整個開關的基礎載體，電極102與波導均內置在其內部，避免了外部組件對接帶來的損耗問題；外接電壓裝置103通過光子晶體光纖側面的孔105與電極連接，形成穩定的控制通路。這種內置式結構設計，不僅簡化了產品的整體體積，更從根本上降低了能量損耗與信號干擾。

圖1 光子晶體光纖電光開關的結構示意圖

（二）關鍵組件細節

波導系統：波導由光子晶體光纖的實芯纖芯104與填充在第一包層區氣孔201中的液體材料組成。實芯纖芯確保光信號的基礎傳輸效率，而第一包層區氣孔則均勻分布在纖芯周圍，填充的液體材料選用具有優異電光效應的液晶材料，其折射率可通過電場快速調節，為光信號的切換提供核心支撐。

電極結構：兩個電極由填充在第二包層區氣孔202中的低電阻導電金屬材料（金或銀）形成，以纖芯為中心呈對稱分布，且第一包層區氣孔恰好位于兩個電極之間（如圖2所示）。低電阻金屬材料的選用可有效減少通電時的熱量產生，對稱分布設計則能確保電場均勻作用于液晶材料，提升開關的響應一致性。

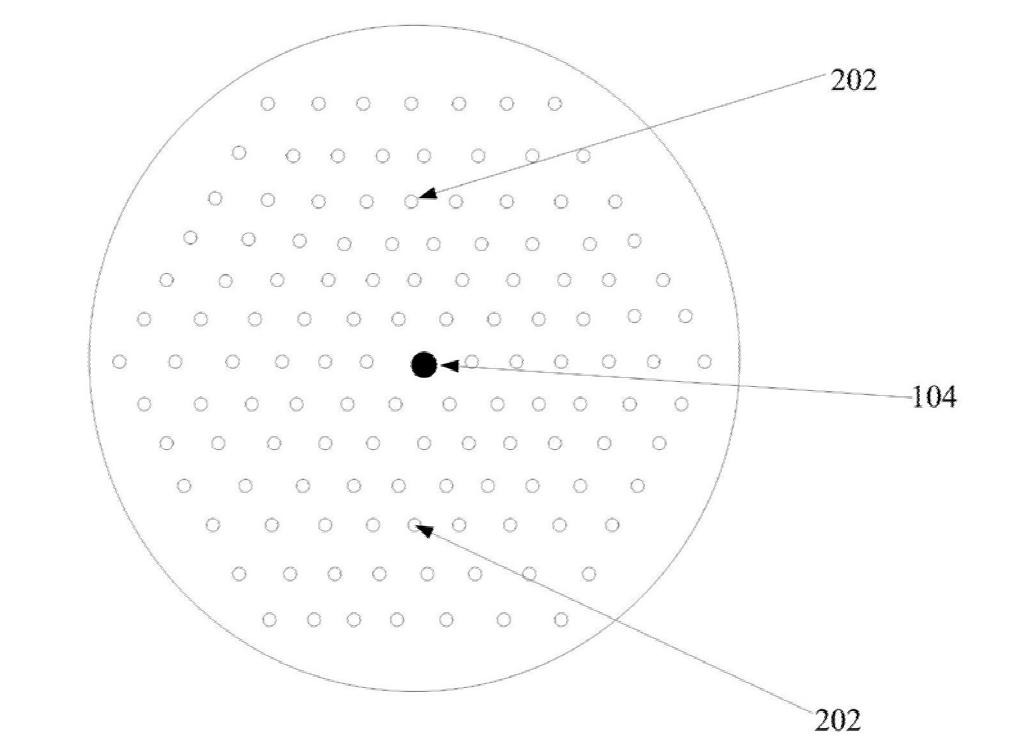

圖2 光子晶體光纖的端面結構示意圖

連接通路：光子晶體光纖側面設有兩個專門的孔105，分別與兩個電極一一對應，孔內填充高導電材料，將外接電壓裝置與電極穩定連接成通路。這種側面開孔的設計既避免了對光纖端面?zhèn)鬏斝阅艿挠绊懀直ＷC了電極與外部裝置連接的可靠性。

（三）包層區氣孔排布特點

光子晶體光纖的端面包層區氣孔整體呈六邊形分布（如圖2-1所示），以纖芯104為中心構成多圈對稱結構。其中，第一包層區氣孔位于第二圈六邊形，第二包層區氣孔則位于第三圈至第六圈六邊形（優選第四圈）。在制備過程中，通過對第二包層區氣孔進行高壓處理與熔融拉錐處理，使其膨脹形成更大的容納空間（如圖3所示），而周圍包層區氣孔逐漸塌縮，既保證了電極材料填充的充足性，又不影響整體結構的穩定性。

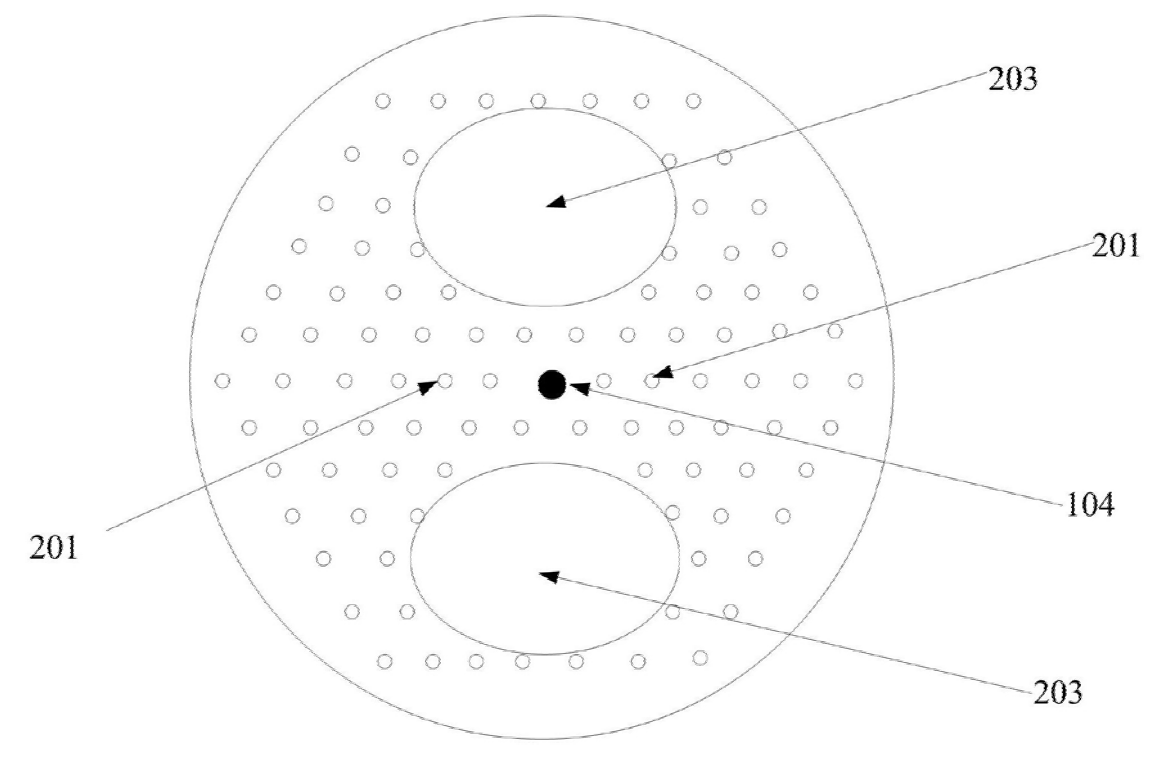

圖3 膨脹的光子晶體光纖的端面結構示意圖

二、核心材料選型：兼顧性能與穩定性

材料是決定電光開關性能的核心因素之一，我們科毅光通信在光子晶體光纖電光開關的材料選型上經過多次試驗優化，確保每一種材料都能充分發揮其功能優勢。

（一）電極材料：低電阻金屬保障高效導電

電極采用金或銀等低電阻導電金屬材料，這類材料具有極高的導電性能，可在通電過程中減少能量損耗，同時降低熱量產生。在光開關的長期運行中，低熱量積累能有效避免材料老化速度加快，延長產品使用壽命，尤其適用于需要24小時連續工作的光網絡環境。

（二）液體材料：液晶材料實現快速響應

波導中的液體材料選用具有顯著電光效應的液晶材料，其最大特點是折射率可隨外部電場變化快速調整。當外接電壓裝置施加不同電壓時，液晶材料的分子排列發生改變，進而調節光信號的傳輸路徑與相位，實現光開關的“開”“關”切換。與傳統固體電光材料相比，液晶材料的響應速度更快，且調節范圍更廣，為光開關的快速響應提供了關鍵支撐。

（三）載體材料：光子晶體光纖降低傳輸損耗

選用實芯纖芯、六邊形包層區氣孔的光子晶體光纖作為載體，其獨特的氣孔排布結構能有效約束光信號在纖芯內傳輸，減少光泄漏。同時，光子晶體光纖與普通單模光纖的兼容性極強，在實際應用中可直接與單模光纖熔接，大幅降低連接損耗，解決了傳統電光開關與光纖耦合時的適配難題。

三、精密制備工藝：確保產品性能一致性

光子晶體光纖電光開關的優異性能不僅依賴于合理的結構設計與優質材料，更離不開精密的制備工藝。我們科毅光通信依托先進的生產設備與成熟的工藝體系，實現了產品的標準化、規?；a，具體制備流程如下：

（一）基礎預處理：光纖熔接與切斷

首先將光子晶體光纖的兩端分別與單模光纖106進行熔接，確保光信號在不同光纖之間的順暢傳輸；隨后在距離熔接點10μm處對單模光纖進行切斷處理，保留少量單模光纖薄片作為后續開孔與材料填充的基礎。這一步驟的關鍵在于控制熔接的精準度與切斷的平整度，避免因接口不平整導致的傳輸損耗。

（二）電極制備：高壓處理+熔融拉錐+材料填充

通過飛秒激光微加工技術對單模光纖薄片進行選擇性開孔，精準定位第二包層區的兩個氣孔；對這兩個氣孔進行高壓處理，使其內部充入高壓氣體；隨后在微單元制備區域對高壓處理后的氣孔進行熔融拉錐處理，此時充有高壓氣體的氣孔會膨脹形成更大空間，周圍氣孔則逐漸塌縮（如圖2-2所示）；最后向膨脹后的第二包層區氣孔中填充金或銀等金屬材料，形成兩個對稱分布的電極。飛秒激光微加工技術的應用的，確保了開孔位置的精準度，而高壓與熔融拉錐處理則為電極材料的充分填充提供了保障。

（三）波導制備：液體材料填充與密封

再次利用飛秒激光微加工技術，在單模光纖薄片上選擇性打開兩個第一包層區氣孔；向氣孔中填充液晶材料，由于第一包層區氣孔直徑極小，表面張力可有效防止液體材料流出；為進一步確保密封效果，可將該端再次與單模光纖熔接并切斷，利用剩余的單模光纖薄片實現完全密封，避免液晶材料泄漏影響產品性能。

（四）成品組裝：外接電壓裝置連接

在光子晶體光纖的側面打兩個孔，分別與兩個電極對齊，向孔中填充高導電材料；將外接電壓裝置通過導電材料與電極連接，形成完整的控制通路，最終完成光子晶體光纖電光開關的制備。整個制備過程中，每一步都經過嚴格的質量檢測，確保產品的性能一致性與穩定性。

四、產品核心優勢：全面超越傳統電光開關

相較于傳統定向耦合型、光纖布拉格光柵型等電光開關，我們科毅光通信的光子晶體光纖電光開關在核心性能上實現了全方位突破，具體優勢如下：

（一）低連接損耗，適配性更強

以光子晶體光纖為載體，其與普通單模光纖的熔接損耗極低，解決了傳統電光開關與光纖耦合時連接損耗大的問題。無論是在光網絡的新建項目中，還是在現有網絡的升級改造中，該產品都能快速適配現有光纖鏈路，無需額外增加適配器件，降低了工程建設成本。

（二）低耦合附加損耗，傳輸效率更高

電極與波導均內置在光子晶體光纖內部，避免了外部組件與光纖對接時產生的耦合附加損耗。傳統集成波導與光纖的耦合附加損耗遠高于全光纖器件，而本產品通過內置式設計，將耦合附加損耗降至最低，確保光信號在傳輸與切換過程中的能量損失最小化，提升了光網絡的整體傳輸效率。

（三）低開關功率，能耗更經濟

內置電極采用低電阻金屬材料，且電極與波導的距離更近，電場作用效率更高，僅需較低的電壓即可實現光信號的切換，大幅降低了開關功率。在大規模光網絡中，大量光開關的低功率運行可有效減少整體能耗，符合綠色通信的發展趨勢，為用戶節省運營成本。

（四）快速響應時間，切換更高效

液晶材料的電光效應響應迅速，結合對稱分布的電極設計與均勻的電場作用，產品的響應時間遠快于傳統電光開關。在光網絡的路由切換、交叉連接等場景中，快速響應能力可確保光信號的無縫切換，避免數據傳輸中斷，提升了光網絡的可靠性與實時性。

（五）性能對比一覽表

五、廣泛應用場景：賦能全光網絡升級

光子晶體光纖電光開關憑借其優異的性能，可廣泛應用于光通信及相關領域的多個場景，為不同行業的光網絡建設提供核心支撐：

（一）光通信核心網絡

在長途干線光網絡、城域光網絡中，用于光層路由選擇與光交叉連接，實現不同節點之間的光信號快速切換，提升網絡的靈活性與擴展性。尤其在新一代全光網絡中，可滿足大規模數據傳輸的需求，確保網絡的高效穩定運行。

（二）數據中心

隨著數據中心的算力需求不斷提升，光互聯已成為數據中心內部連接的主流方式。該產品可用于數據中心的光分插復用與光路調度，實現服務器之間、機柜之間的高速數據傳輸，降低數據延遲，提升數據中心的整體算力輸出效率。

（三）5G通信網絡

5G網絡對傳輸速率、時延、可靠性提出了更高要求，光子晶體光纖電光開關可用于5G基站的回傳與前傳鏈路，實現光路的靈活調度與故障自愈，確保5G信號的穩定傳輸，支撐高清視頻、物聯網、工業互聯網等5G應用的落地。

（四）光纖傳感系統

在光纖傳感領域，如油氣管道監測、電力線路監測、橋梁結構健康監測等場景中，該產品可用于傳感信號的切換與路由，實現多監測點的輪流檢測，提升傳感系統的監測效率與覆蓋范圍，同時低損耗特性可確保傳感信號的傳輸質量。

（五）光網絡監控

用于光網絡的實時監控與維護，通過快速切換監測光路，實現對光網絡各節點傳輸狀態的實時監測，及時發現并定位故障，縮短故障修復時間，降低網絡運維成本。

六、我們科毅光通信：專注光開關技術創新與服務

我們科毅光通信科技有限公司是一家專注于光通信器件研發、生產與銷售的高新技術企業，致力于為全球客戶提供高品質的光開關及相關解決方案。公司依托強大的研發團隊，持續投入技術創新，成功攻克了光子晶體光纖電光開關的核心技術難題，。

在生產方面，公司擁有標準化的生產車間與先進的生產設備，建立了嚴格的質量管控體系，從原材料采購、生產加工到成品檢測，每一個環節都遵循國際標準，確保產品的性能穩定與質量可靠。在服務方面，公司可為客戶提供定制化解決方案，根據客戶的具體應用場景與需求，優化產品參數與結構設計；同時配備專業的技術支持團隊，為客戶提供安裝指導、技術咨詢與售后維護等全方位服務，確?？蛻舻氖褂皿w驗。

如果您正在尋找低損耗、快速響應的電光開關產品，或者需要針對特定場景的光開關解決方案，歡迎訪問我們科毅光通信官方網站【www.m.tw5thave.com】，了解更多產品詳情與技術資訊。我們將以專業的技術、優質的產品與完善的服務，與您攜手共創光通信行業的美好未來。

七、結語

在全光網絡加速普及的背景下，電光開關作為核心器件的市場需求持續增長，對產品性能的要求也不斷提升。我們科毅光通信的光子晶體光纖電光開關憑借專利技術加持，在連接損耗、耦合附加損耗、開關功率與響應時間等核心指標上實現了全方位突破，為光網絡的升級迭代提供了有力支撐。
