隨著5G通信、數據中心建設、醫療探測設備等領域的快速發展，光通信系統對核心光器件的小型化、高速率、高可靠性提出了更為嚴苛的要求。光開關在光通信網絡中的性能發揮與配套光發射組件的品質起著關鍵作用。科毅光通信（官網：www.m.tw5thave.com）深耕光通信領域多年，專注于光開關、光發射組件等核心光器件的研發、生產與銷售，近期成功推出基于新型封裝技術的小體積光發射組件及多通道并行光器件，該產品已獲得國家實用新型專利，有效解決了傳統封裝技術的諸多痛點，為光通信系統的高效運行提供了優質技術方案。

一、傳統光發射組件封裝技術的行業痛點

在光器件領域，TO（Transistor Outline）封裝和BOX封裝是目前應用最廣泛的兩種技術路徑，前者憑借制造成本低、自動化程度高的優勢成為主流選擇，后者則以高頻性能好、散熱性較強的特點應用于特定場景。但在實際應用過程中，這兩種傳統封裝技術均存在明顯短板，制約了光器件性能的進一步提升：

（一）TO封裝技術的核心問題

傳統TO封裝制作的光發射組件（TOSA），信號傳輸鏈路采用“電路板--可伐底座--底座管腳--管座到熱沉連接金絲--熱沉--芯片鍵合金絲--芯片”的六級結構，鏈路長度較長且存在多個阻抗不連續點。當信號速率提升時，管腳與引線帶來的寄生效應會導致信號能量反射、諧振，嚴重影響信號傳輸質量，難以滿足高速光通信的需求。同時，TO封裝的散熱通道為“芯片--熱沉--底座凸臺--底座”，底座與凸臺采用可伐合金材質，導熱系數僅為17W/K，散熱效率低下，高溫環境下芯片性能易衰減，縮短器件使用壽命。此外，TO封裝需通過電阻焊分別固定管帽與封焊管體，制作工序復雜，生產效率受限。

（二）BOX封裝技術的主要缺陷

BOX封裝的光發射組件通常需要配置TEC（熱電制冷器）和熱沉部件，通過墊高芯片使發光條對準殼體光口中心，這種結構在“非制冷芯片”場景中顯得冗余，不僅增加了產品體積和制造成本，還降低了器件的集成度。同時，BOX封裝的透鏡采用膠粘工藝固定，當環境溫度變化時，膠水會因熱脹冷縮發生形變，導致光路偏移，進而造成光器件失效。此外，透鏡與芯片載體（COC）均需嚴格控溫，對使用環境的要求較高，限制了其應用場景的拓展。

面對傳統封裝技術的諸多痛點，廣西科毅光通信結合多年光器件研發經驗，創新性地推出了小體積光發射組件及多通道并行光器件，通過結構優化與工藝革新，實現了光器件性能的全方位提升。

二、小體積光發射組件的核心技術創新

廣西科毅光通信研發的小體積光發射組件以“結構簡化、性能提升、工藝優化”為核心設計理念，采用多項創新技術，有效解決了傳統封裝的弊端，其核心結構與技術亮點如下：

（一）一體化結構設計，實現小型化與高氣密性

該光發射組件主要由管殼、絕緣基板、半導體激光器、透鏡、適配器等核心部件組成。管殼采用方形金屬或陶瓷材質，一端設有開口并固定絕緣基板實現密封，另一端通過調節環連接適配器，上端開口由蓋板封堵，形成完整的氣密封裝結構。這種設計不僅大幅縮小了產品體積，還能有效隔絕外部環境對內部器件的影響，提升可靠性。

絕緣基板作為核心承載部件，采用多層陶瓷材料（ALN、AL2O3等）高溫壓合而成，底面與管殼底板燒結焊接，形成穩固連接?；灞砻嬖O(shè)有沿管殼縱向延伸的鍍金層，一端位于管殼內部，另一端延伸至外部，實現管殼內外的高效電器連接。半導體激光器通過共晶焊固定在絕緣基板上，無需額外配置熱沉與TEC部件，簡化結構的同時縮短了散熱路徑。

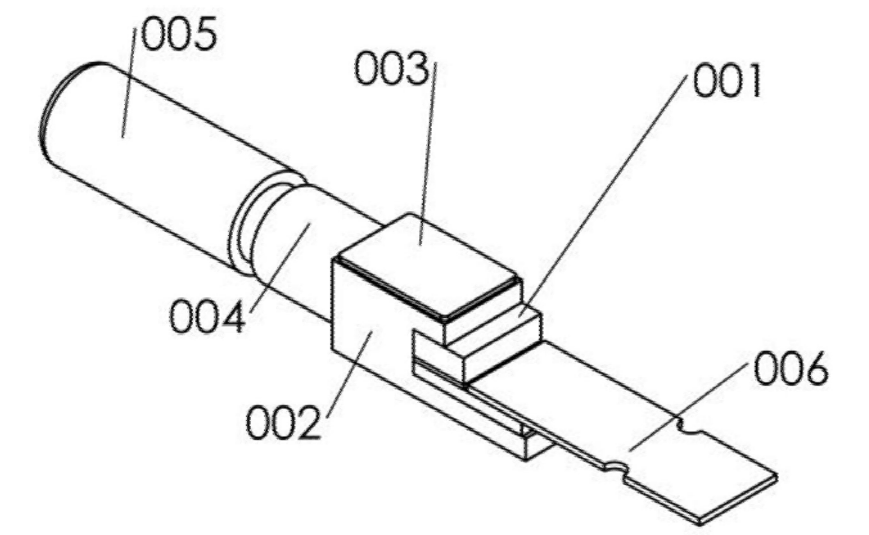

圖1 小體積光發射組件的外形圖

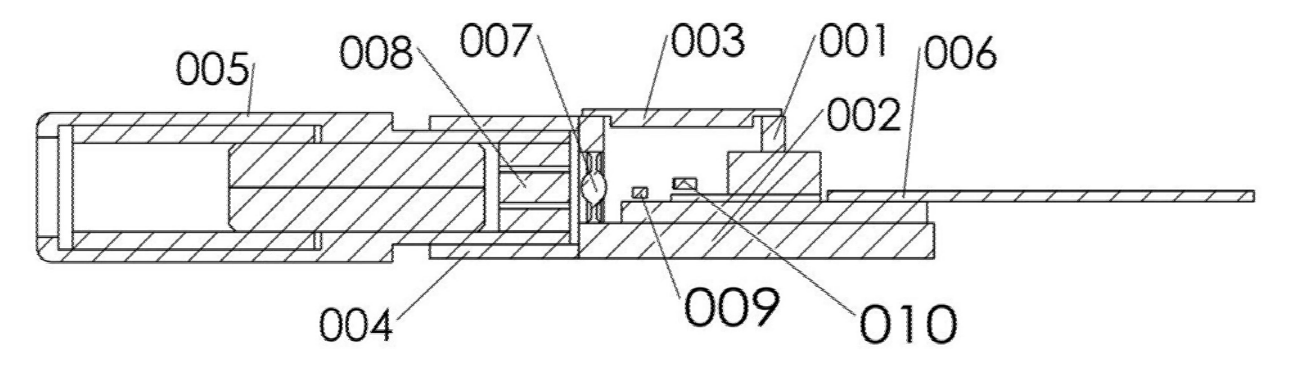

圖2 小體積光發射組件的截面圖

（二）多層基板與鍍金層設計，優化信號傳輸鏈路

為滿足多器件集成與高效信號傳輸需求，絕緣基板采用多層臺階式結構，半導體激光器與背光探測器分別固定在不同基板層的上端面，各層基板均設有對應的鍍金層（接地用、激光器連接用、MPD連接用），通過過孔或過渡鍍金層實現電連接。這種設計充分利用縱向空間，避免了單層基板導致的器件長度增加問題，同時實現了半導體激光器、背光探測器與外部電路板的精準對接。

信號傳輸鏈路采用“柔性電路板--陶瓷基板--芯片鍵合金絲--半導體激光器”的四級結構，相較于傳統TO封裝的六級結構，鏈路長度大幅縮短，阻抗不連續點數量減少，高速信號在傳輸過程中的損耗與反射顯著降低，確保了信號的完整性。外部電路板可采用柔性電路板或主板PCB，通過錫焊或金絲鍵合工藝與基板鍍金層連接，適配不同應用場景的安裝需求。

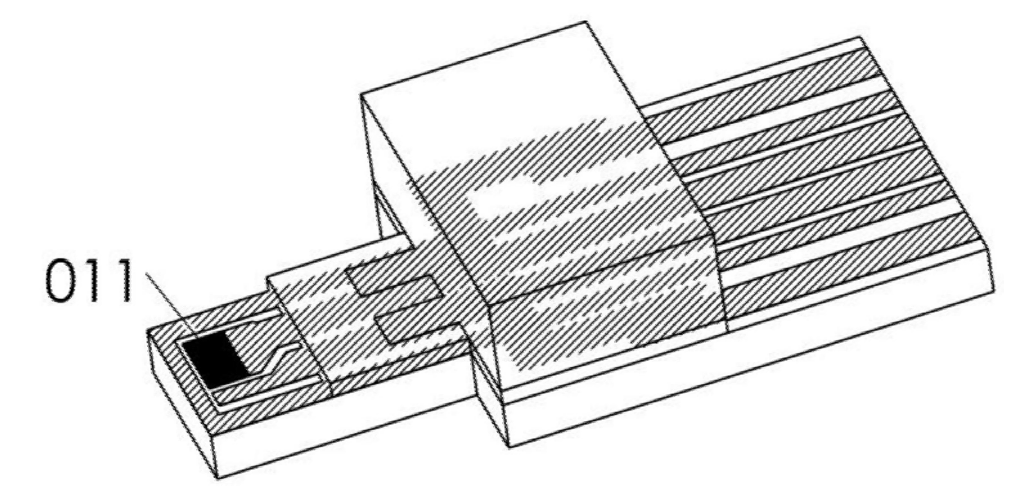

小體積光發射組件的陶瓷基板的結構示意圖

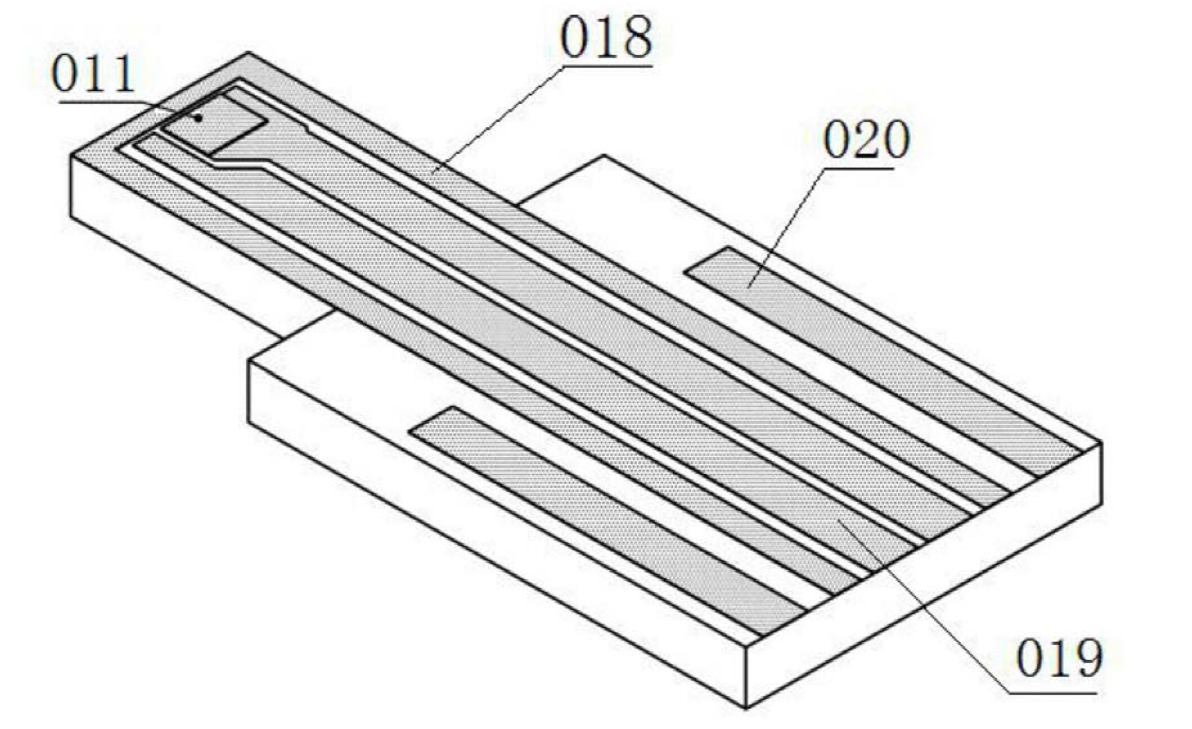

圖4 小體積光發射組件的陶瓷基板最底層結構示意圖

（三）透鏡熔融封裝工藝，保障光路穩定性

透鏡作為光信號傳輸?shù)年P(guān)鍵部件，采用熔融壓鑄工藝與管殼直接固定，形成氣密結構，無需膠水粘接或額外焊接。這種工藝不僅簡化了制作流程，還避免了傳統BOX封裝中膠水熱脹冷縮導致的光路偏移問題，確保了透鏡與半導體激光器的相對位置穩定性，提升了光信號耦合效率。

透鏡可根據應用需求選擇匯聚透鏡或準直透鏡：匯聚透鏡可直接將半導體激光器發出的發散光轉化為會聚光，耦合至適配器的光纖中；準直透鏡則將發散光轉化為平行光，配合準直適配器使用，適配長距離傳輸場景。適配器內部設有隔離器，能有效減少光纖端面反射的光進入半導體激光器，避免信號干擾。

（四）高效散熱設計，延長器件使用壽命

散熱性能是影響光器件穩定性與壽命的關鍵因素。該光發射組件創新采用“半導體激光器--陶瓷基板--金屬管殼”的散熱通道，陶瓷基板（ALN材質）的導熱系數高達220W/K，金屬管殼采用鎢銅等高熱導率材料（導熱系數200W/K），相較于傳統TO封裝的可伐合金（17W/K），導熱效率提升10倍以上。同時，散熱通道大幅縮短，熱阻顯著降低，能快速將芯片工作時產生的熱量導出，有效控制芯片溫度，確保高溫環境下的穩定運行，延長器件使用壽命。

三、多系列產品布局，適配多樣化應用需求

基于核心技術平臺，廣西科毅光通信推出了四大系列產品，分別適配不同場景的應用需求，形成了完整的產品矩陣：

（一）標準型小體積光發射組件

該系列產品采用標準適配器與調節環連接結構，透鏡熔融固定在管殼端面，半導體激光器與背光探測器集成于多層陶瓷基板，支持高速信號傳輸與光功率實時監控。產品體積小巧，氣密封裝性能優異，適用于常規光通信設備、數據中心光模塊等場景，可與光開關配套使用，實現光信號的高效發射與控制。

（二）尾纖型光發射組件

針對長距離傳輸需求，該系列產品采用V形槽基板替代傳統調節環與適配器組合，光纖通過耦合工藝固定在V形槽基板上，另一端連接尾纖適配器，激光經透鏡匯聚后通過光纖直接傳輸至目標設備。V形槽基板與半導體激光器之間設有方形隔離器，進一步提升抗反射干擾能力，適用于醫療探測設備、遠距離光傳感系統等場景。

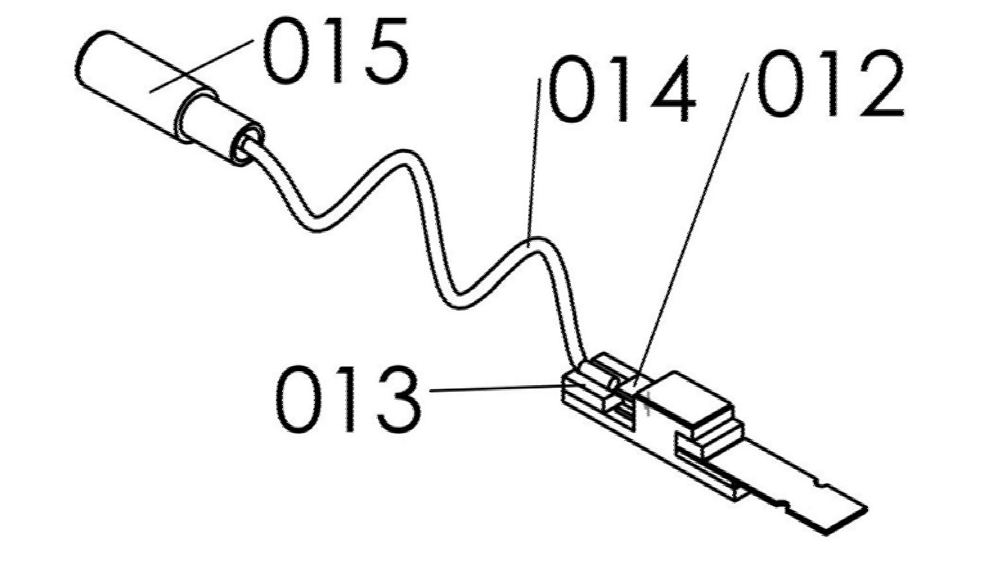

圖6 標準型小體積光發射尾纖型光發射組件的結構示意圖

（三）帶制冷功能光發射組件

該系列產品在標準型基礎上，于管殼底板下端面增設熱電制冷器（TEC），可精準控制器件整體溫度，適配高溫、溫差波動大的極端應用環境。同時，適配器圓周壁設有凹槽并填充隔熱膠，減少外部熱量傳導至管殼內部，確保半導體激光器工作溫度穩定。產品適用于工業級光通信設備、戶外基站光模塊等場景。

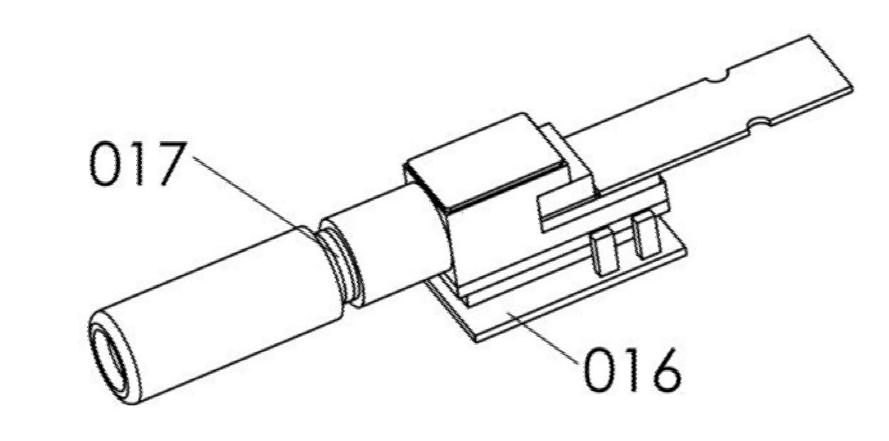

帶TEC制冷功能的光發射組件的結構示意圖

（四）多通道并行光器件

為滿足數據中心、5G核心網等場景的高速并行傳輸需求，該系列產品由至少兩個標準型光發射組件并排組成，所有組件共用一塊電路板，絕緣基板均與電路板固定連接，實現多通道光信號的同步發射。產品集成度高，傳輸速率快，可大幅提升光通信系統的帶寬與傳輸效率，是高密度光模塊的核心配套器件。

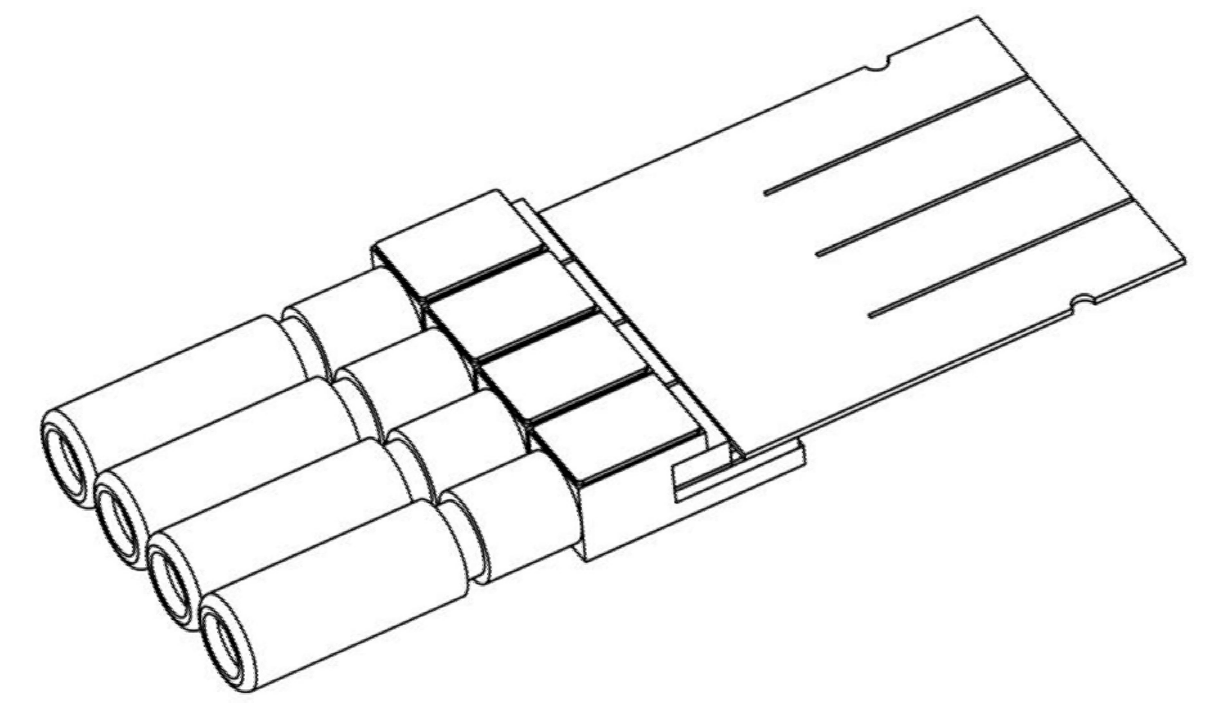

多通道并行光器件的結構示意圖

四、核心產品優勢與行業價值

廣西科毅光通信研發的小體積光發射組件及多通道并行光器件，相較于傳統產品具有顯著優勢，為光通信行業帶來多重價值：

（一）性能優勢突出

1.  高速率傳輸：信號傳輸鏈路短、阻抗連續，支持更高速率信號傳輸，滿足5G、數據中心的高速通信需求；

2.  高可靠性：透鏡熔融封裝、氣密封裝結構，光路穩定，抗環境干擾能力強，使用壽命長；

3.  高效散熱：陶瓷基板+金屬管殼的高導熱設計，熱阻小，高溫性能穩定；

4.  小型化集成：簡化結構設計，體積遠小于傳統BOX封裝產品，適配高密度集成場景。

（二）工藝與成本優勢

1.  簡化生產工序：無需電阻焊固定管帽與封焊管體，透鏡熔融壓鑄一次成型，生產效率提升30%以上；

2.  降低物料成本：省去TEC、熱沉等冗余部件，減少核心物料使用，成本降低20%-25%；

3.  適配自動化生產：結構設計標準化，可實現共晶焊、金絲鍵合、平行封焊等工序的自動化操作，保證產品一致性。

（三）行業應用價值

該系列產品的推出，不僅填補了小型化、高速率光發射組件的技術空白，還為光開關、光模塊等核心光器件的性能升級提供了支撐。其應用場景涵蓋：

1.  光通信領域：5G基站、數據中心、光纖寬帶網絡，與光開關配套實現光信號的高效傳輸與靈活調度；

2.  醫療設備領域：醫療探測儀、激光治療設備，憑借高穩定性與小型化優勢，適配醫療設備的精密設計需求；

3.  工業探測領域：工業激光傳感、遠距離探測設備，耐高低溫、抗干擾的特性確保惡劣環境下的穩定運行；

4.  其他領域：航空航天、國防通信等對光器件性能要求嚴苛的場景。

五、廣西科毅光通信技術實力與服務保障

科毅光通信始終以技術創新為核心競爭力，專注于光開關、光發射組件、多通道并行光器件等產品的研發與生產。公司擁有一支由資深工程師組成的研發團隊，具備從核心技術研發、產品設計到批量生產的全鏈條能力，已獲得多項國家專利認證，技術水平處于行業領先地位。

公司官網（www.m.tw5thave.com）提供詳細的產品介紹與技術參數，客戶可通過官網了解光開關、光發射組件等產品的最新動態，也可聯系在線客服獲取定制化解決方案。我們堅持“品質第一、客戶至上”的服務理念，為全球客戶提供優質的光器件產品與專業的技術支持，助力光通信行業的快速發展。

六、結語

在光通信技術高速發展的今天，小型化、高速率、高可靠性已成為光器件的核心發展趨勢。廣西科毅光通信推出的小體積光發射組件及多通道并行光器件，通過結構創新與工藝優化，有效解決了傳統封裝技術的痛點，為光開關等核心光器件的性能升級提供了有力支撐。未來，公司將持續深耕光通信領域，不斷推出更具競爭力的光器件產品，為5G、數據中心、醫療設備等領域的發展注入新動力，與全球客戶攜手共建高效、穩定的光通信生態。

如需了解更多產品詳情，歡迎訪問廣西科毅光通信官網（www.m.tw5thave.com）或聯系我們的銷售團隊，我們將為您提供專業的咨詢與服務！
