在現代光通信網絡中,光信號強度的精確控制是確保系統穩定運行的核心要素之一。無論是光模塊的研發測試階段,還是在實際的網絡維護過程中,都需要對光功率進行精細調節。光衰減器正是為此而設計的專用器件,它能夠按照預定要求降低光信號的功率,同時保持光信號的其他特性基本不變。

從技術分類來看,光衰減器可以分為有源衰減器和無源衰減器兩大類型。有源衰減器通常與其他熱敏電阻配合使用,組成可變衰減器裝置,主要應用于放大器內部的自動增益或斜率控制電路中。而無源衰減器則包括固定衰減器和可調衰減器,常見的有數字程控衰減器和膜片衰減器等。

在具體應用場景中,當接收機前端的信號功率過大時,及時接入衰減器可以避免過強的光信號損壞接收機的光電探測器;在線路傳輸測試中,通過添加衰減器可以模擬長距離傳輸帶來的線路損耗,從而驗證系統在實際部署環境中的性能表現。這些應用充分說明,光衰減器是光通信系統中不可或缺的保護和測試工具。

二、FC機械式光衰減器的技術優勢

在眾多的光衰減器產品中,FC機械式光衰減器以其獨特的設計理念和優異的性能表現,在光通信測試領域占據了重要地位。相比數字程控衰減器和膜片衰減器,FC機械式光衰減器展現出多方面的技術優勢。

首先,FC機械式光衰減器支持單模光纖和多模光纖兩種光信號傳輸方式,這種良好的兼容性使其能夠適應不同類型的光纖測試需求,大大提升了設備的通用性和使用便利性。在光模塊的實際測試過程中,很多時候需要同時測試單模和多模光纖的傳輸性能,使用FC機械式光衰減器可以有效解決單多模通用的技術難題。

其次,FC機械式光衰減器具有成本相對較低、使用方便快捷的特點。與需要復雜電路控制的電子式衰減器相比,機械式衰減器的結構更加簡潔,無需外部電源即可正常工作,這為現場測試帶來了極大的便利。同時,其性能穩定可靠,經過長期使用后仍能保持良好的衰減精度,這對于需要長時間連續運行的測試環境尤為重要。

在實際使用中,我們經常會遇到這樣的問題:在短距離光纖傳輸測試時,膜片衰減器的衰減量可能不夠,無法將光功率降低到最佳測試值;而在長距離傳輸測試時,如果衰減量設置過大,又可能導致光信號過弱而無法正常傳輸。FC機械式光衰減器通過精密的機械調節結構,可以精確控制衰減量,有效解決了衰減不到最佳值或衰減值過大的問題。

FC機械式光衰減器結構示意圖

三、FC機械式光衰減器的核心結構與工作原理

FC機械式光衰減器之所以能夠實現精準的光功率調節,關鍵在于其精巧的結構設計。從專利文獻的技術方案來看,一個完整的FC機械式光衰減器主要由以下幾個核心組件構成:底座、輸入端FC方形分體法蘭盤、滑動組件、輸出端FC方形分體法蘭盤、千分尺測微頭以及彈簧復位裝置。

底座是整個設備的承載基礎,它包括底板、設于底板一側的第一側壁以及設于底板另一側的第二側壁。第一側壁和第二側壁相對設置,共同構成了設備的主體框架。這種設計不僅提供了穩定的安裝平臺,還為各組件的精確配合創造了條件。

輸入端FC方形分體法蘭盤固定安裝在底座的第一側壁上,作為光信號的輸入接口。輸出端FC方形分體法蘭盤則安裝在滑動組件上,可以隨著滑動組件的運動而改變位置。兩個FC接口的設計使得光纖連接器能夠快速插拔,大大提升了設備的使用效率。

滑動組件是實現光功率調節的核心機構,它由設于底座上的直線導軌、安裝于直線導軌上的滑塊以及固定在滑塊上的FC法蘭盤支架組成。直線導軌確保了滑塊能夠沿著預定軌道平穩滑動,從而保證光功率調節的重復性和穩定性。FC法蘭盤支架呈L形設計,包括橫部和豎部兩個部分,橫部固定于滑塊上,豎部與第一側壁相對設置,輸出端FC方形分體法蘭盤就安裝在豎部上。

千分尺測微頭是FC機械式光衰減器的精密調節元件,它安裝在底座的第二側壁上,并與FC法蘭盤支架連接。千分尺測微頭具有很高的測量精度,通常能夠達到微米級別的分辨率,這使得操作者能夠精確控制輸出端FC方形分體法蘭盤的移動距離。

彈簧復位裝置的一端固定在底座上,另一端固定在滑動組件上,它的作用是在千分尺測微頭反向旋轉時,通過彈性回彈力推動輸出端FC方形分體法蘭盤向遠離輸入端的方向移動。這種彈性復位設計不僅簡化了操作流程,還能夠保證在無外力作用時,兩個法蘭盤之間的距離保持在安全范圍內。

四、光功率調節的精密控制原理

FC機械式光衰減器的工作原理基于光纖端面之間的橫向偏移導致的光功率損耗現象。當兩根光纖的端面嚴格對準時,光信號能夠以最小的損耗從一根光纖傳輸?shù)搅硪桓饫w中;而當光纖端面之間存在橫向偏移時,光信號的耦合效率會顯著下降,從而實現光功率的衰減。

具體操作時,將入光光纖和出光光纖分別插入輸入端FC方形分體法蘭盤和輸出端FC方形分體法蘭盤中。通過正向或反向轉動千分尺測微頭,可以驅動輸出端FC方形分體法蘭盤沿直線導軌滑動,從而改變輸入端FC方形分體法蘭盤與輸出端FC方形分體法蘭盤之間的距離。

當正向轉動千分尺測微頭時,輸出端FC方形分體法蘭盤向輸入端FC方形分體法蘭盤靠近,此時兩根光纖端面之間的橫向偏移減小,光功率損耗降低,輸出光功率增大。在這個過程中,彈簧被壓縮,存儲了彈性勢能。

當反向轉動千分尺測微頭時,在彈簧彈性回力的作用下,輸出端FC方形分體法蘭盤向遠離輸入端FC方形分體法蘭盤的方向移動。兩根光纖端面之間的橫向偏移增大,光功率損耗增加,輸出光功率減小。

由于千分尺測微頭具有極高的精度,操作者可以通過精確控制千分尺測微頭的旋轉角度來準確調節兩法蘭盤之間的距離,進而獲得精確的光功率衰減值。在實際應用中,甚至可以計算千分尺測微頭每旋轉一刻度時輸出端FC方形分體法蘭盤移動的距離,通過計算旋轉千分尺測微頭的刻度數量來精確控制FC方形分體法蘭盤的移動距離,實現光功率的精確控制。

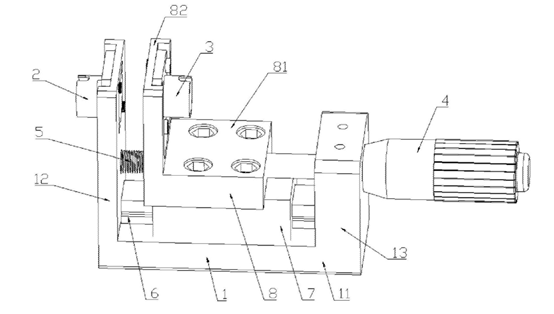

機械式光衰減器部件裝配圖

五、FC機械式光衰減器的技術參數與性能指標

在選購和使用FC機械式光衰減器時,了解其關鍵技術參數和性能指標是非常重要的。這些參數不僅決定了設備的適用范圍,還直接影響測試結果的準確性和可靠性。

衰減范圍是FC機械式光衰減器最重要的技術指標之一。一般來說,機械式光衰減器的衰減范圍可以從0dB到60dB甚至更高,能夠滿足大多數光通信測試場景的需求。在實際應用中,操作者可以根據測試要求靈活選擇合適的衰減量。

衰減精度反映了設備在實際調節過程中所能達到的最小衰減步長。由于采用了千分尺測微頭作為調節機構,FC機械式光衰減器的衰減精度通?？梢赃_到0.1dB甚至更高,這對于需要精確控制光功率的測試場合具有重要意義。

插入損耗是指在光衰減器插入到光路中所引入的固有損耗,這是衡量光衰減器質量的重要指標。高質量的FC機械式光衰減器在零衰減狀態下的插入損耗通常能夠控制在0.5dB以內,這確保了最小化對測試光信號的影響。

回波損耗是評估光纖連接器質量的重要參數,它反映了從連接器反射回來的光功率大小。優質的FC連接器能夠提供大于50dB的回波損耗,這對于需要高回波損耗要求的測試系統來說尤為關鍵。

可重復性是指在同一衰減設置下,多次測量得到的結果的一致性。FC機械式光衰減器由于其精密的機械結構,通常具有良好的可重復性,這對于需要多次重復測試的應用場景非常重要。

波長范圍表明了光衰減器能夠正常工作的波長區間。FC機械式光衰減器通常支持850nm、1310nm、1550nm等常用通信波長,部分高端產品甚至可以支持更寬的波長范圍。

六、FC機械式光衰減器的實際應用場景

FC機械式光衰減器在光通信行業的應用非常廣泛,幾乎涵蓋了光通信系統研發、生產、測試和維護的各個環節。下面我們來詳細介紹幾個典型的應用場景。

在光模塊生產測試中,FC機械式光衰減器發揮著不可替代的作用。光模塊作為光電轉換的核心器件,在出廠前需要經過嚴格的性能測試,包括光功率、誤碼率、靈敏度等關鍵指標的測量。在這些測試中,需要精確控制輸入光功率來模擬不同的工作條件,FC機械式光衰減器能夠提供穩定可靠的衰減調節,確保測試數據的準確性。

在光纖通信網絡的建設和維護過程中,光功率的在線監測和調節是保證網絡性能的重要手段。當發現某條光路的接收光功率過高時,可以在接收端前端接入適當?shù)乃p器,將光功率降低到安全范圍內,避免損壞接收設備。FC機械式光衰減器因其使用方便、調節精確的特點,非常適合用于這類現場維護工作。

在光通信系統的研發實驗室中,研究人員經常需要進行各種傳輸特性的實驗研究。通過使用FC機械式光衰減器模擬不同距離的光纖傳輸損耗,可以在實驗室環境中再現實際網絡中的各種工況,為系統設計和優化提供實驗依據。

在光通信設備的故障診斷中,FC機械式光衰減器也扮演著重要角色。當系統出現故障時,通過在光路中逐步引入衰減,觀察系統性能的變化情況,可以幫助工程師快速定位故障點,提高故障排除效率。

七、使用FC機械式光衰減器的注意事項

雖然FC機械式光衰減器使用相對簡單,但在實際操作過程中仍需注意一些關鍵事項,以確保設備的安全穩定運行和測試結果的準確性。

在進行光纖連接操作時,首先要確保光纖端面的清潔度。任何微小的灰塵或污染物都會導致連接損耗增大,影響衰減器的性能。建議使用專業的光纖清潔工具,在每次連接前對光纖端面進行清潔處理。

在插入和拔出光纖連接器時,要遵循正確的操作步驟,避免使用過大的力量。FC連接器通常采用螺紋緊固方式,旋轉時要對準螺紋,避免損壞連接器的螺紋結構。同時,要注意保護光纖端面,避免與其他物體碰撞或摩擦。

在調節千分尺測微頭時,要動作緩慢平穩,避免快速旋轉導致機械沖擊。特別是在接近預設值時,要更加小心操作,以免超過預定衰減量。對于需要精確控制的場合,建議采用多次微調的方式,逐步接近目標值。

在使用過程中,要定期檢查直線導軌和滑塊的運動狀態,確?；瑒咏M件運動順暢無卡滯。如發現運動不靈活或有異常響聲,應及時進行清潔和潤滑處理,以保證設備的正常使用。

在存放FC機械式光衰減器時,應將其放置在干燥、清潔的環境中,避免潮濕和灰塵對設備造成損害。長時間不使用時,建議將千分尺測微頭旋轉到初始位置,釋放彈簧的預緊力,延長設備的使用壽命。

八、FC機械式光衰減器的維護與保養

為了確保FC機械式光衰減器能夠長期保持良好的性能,定期的維護和保養是必不可少的。以下是一些實用的維護保養建議。

定期清潔是保持設備性能的基礎。對于FC接口部分,每次使用前后都應該進行清潔,使用專用的光纖清潔棉或無水乙醇擦拭連接器端面。對于機械滑動部分,可以定期使用壓縮空氣吹掃,去除積聚的灰塵和碎屑。

滑動機構的潤滑保養非常重要。直線導軌和滑塊的接觸面應該定期涂抹適量的專用潤滑脂,以保證滑動順暢,減少磨損。潤滑保養的頻率取決于設備的使用頻率和工作環境,一般建議每3-6個月進行一次。

千分尺測微頭是精密測量元件,需要特別小心保護。避免受到強烈的撞擊或震動,存放時要使用專用的保護蓋。如發現測量不準確或有卡滯現象,應及時送專業維修機構進行校準和維修。

對于設備的外殼和固定螺絲,要定期檢查是否緊固,避免在使用過程中出現松動。如發現螺絲松動,應該及時緊固,但要注意不要用力過猛,以免損壞螺紋。

建立設備使用和維護記錄是一個好習慣。在記錄本上詳細記錄每次使用的時間、測試參數、發現的問題以及維護保養的情況,這樣可以幫助我們更好地了解設備的使用狀態,為設備的維護和更換提供依據。

九、光衰減器市場現狀與發展趨勢

光通信行業在過去幾年保持了高速增長的態勢,帶動了光衰減器等光無源器件市場的蓬勃發展。從市場規模來看,全球光衰減器市場呈現出穩步增長的態勢,預計未來幾年仍將保持較高的增長率。

從技術發展趨勢來看,光衰減器正朝著更高精度、更寬波長范圍、更小體積的方向發展。隨著光通信系統對性能要求的不斷提高,光衰減器的技術指標也在持續提升。例如,一些高端產品的衰減精度已經達到0.05dB甚至更高,波長覆蓋范圍也從傳統的通信波段擴展到更寬的頻譜。

在產品形態方面,除了傳統的臺式機械衰減器外,還出現了各種小型化、便攜式的設計。這些新產品在保持高性能的同時,大大減小了設備體積和重量,更加便于現場使用和攜帶。

智能化是另一個重要的發展方向。一些新型光衰減器集成了數字顯示和自動控制功能,可以通過USB或以太網接口與計算機連接,實現遠程控制和自動化測試。這些智能化產品大大提高了測試效率,降低了人工操作的誤差成本。

在國內市場方面,隨著光通信產業的快速發展,國產光衰減器的技術水平也在不斷提升。越來越多的國內廠商能夠提供高質量的光衰減器產品,在性能和可靠性方面已經能夠與國際知名品牌相媲美,而價格方面則更具競爭力。

十、如何選擇合適的FC機械式光衰減器

面對市場上眾多品牌的FC機械式光衰減器產品,如何選擇一款適合自己需求的產品呢?以下幾個方面可以作為選擇的參考依據。

首先要明確自己的應用需求。不同的測試場景對衰減器的性能要求也不同,例如,光模塊生產測試可能需要較高的精度和良好的可重復性,而現場維護則更看重使用的便攜性和操作的簡便性。在選擇產品前,應該充分評估自己的實際需求,避免過度配置或功能不足。

其次要關注關鍵技術參數。衰減范圍、衰減精度、插入損耗、回波損耗等參數直接決定了產品的性能水平,應該根據測試要求選擇合適的產品規格。一般來說,參數指標越高,產品的性能越好,但價格也相應較高。

品牌和供應商的選擇也很重要。知名品牌的產品在質量控制和售后服務方面通常更有保障,但價格相對較高。國內一些優秀廠商的產品在性能上已經能夠滿足大多數應用需求,而且價格更具優勢。廣西科毅光通信科技有限公司作為專業光開關生產銷售商,在光通信器件領域擁有豐富的經驗,能夠為客戶提供高品質的光衰減器產品和專業的技術支持。

產品的性價比是需要綜合考慮的因素。不能簡單地以價格作為選擇的唯一標準,而應該在性能、質量、服務和價格之間找到平衡點,選擇最適合自己需求的產品。

最后,建議在購買前向供應商索取產品樣品進行試用評估。通過實際使用,可以更直觀地了解產品的性能和質量,為最終的選擇提供可靠的依據。

 FC機械式光衰減器作為光通信測試領域的重要工具,憑借其精密的機械結構、優秀的衰減性能和便捷的使用特點,在光通信系統的研發、生產、測試和維護中發揮著不可替代的作用。

在實際應用中,合理選擇和使用FC機械式光衰減器,不僅能夠提高測試效率和準確性,還能有效降低測試成本,為光通信系統的性能優化和可靠性提升提供有力支持
