在當今高速發展的光通信、量子計算、生物傳感及精密光學測量等領域，對高性能光開關的需求日益迫切。傳統的機械式斬光器或基于其他材料平臺的光開關，在帶寬、速度和集成度方面已逐漸顯現出瓶頸。作為深耕光通信領域的專業廠商，廣西科毅光通信科技有限公司始終關注前沿技術動態。今天，我們將深入解析一項極具前景的創新技術——超大帶寬的鈮酸鋰電光開關，這項技術有望為行業帶來革命性的解決方案。

一、行業痛點：為何需要“超大帶寬”光開關？

在可見光（400-700nm）乃至近紅外波段（至900nm），許多尖端應用如原子鐘、光遺傳學、高精度氣體檢測等，都依賴于對光源的快速、精準調制。傳統方法常使用機械斬光器，但其存在體積大、速度慢、可靠性低等固有缺陷。而基于熱光或早期鈮酸鋰平臺的集成光開關，又受限于材料本身的色散特性，難以在整個可見光波段內同時實現超高消光比和超低插入損耗。

簡單來說，單一波長下性能優異的光開關，在面對一個寬光譜范圍時，其性能會急劇下降。如何打破這一“帶寬-性能”的權衡，成為業界亟待解決的難題。

二、破局之道：薄膜鈮酸鋰與級聯馬赫-曾德干涉儀（MZI）

近期，一項由浙江大學研發并獲得實用新型的技術，為我們指明了方向。該方案巧妙地結合了兩大核心優勢：高性能薄膜鈮酸鋰（LNOI）平臺與多級聯等臂

馬赫-曾德干涉儀（MZI）結構。

1. 薄膜鈮酸鋰（LNOI）：理想的光電材料平臺

鈮酸鋰（LiNbO?）晶體因其巨大的電光系數、強非線性效應以及從400nm到5000nm的超寬透明窗口，一直是制作高速電光調制器和開關的理想材料。然而，傳統的鈦擴散或質子交換工藝制成的波導，折射率差小，導致器件尺寸龐大，無法滿足現代系統對高密度集成的需求。

薄膜鈮酸鋰技術的出現徹底改變了這一局面。通過將單晶鈮酸鋰薄膜鍵合到二氧化硅（SiO?）絕緣層上，再在其上刻蝕出納米級的脊型波導，可以實現極高的折射率對比度。這不僅大幅縮小了器件尺寸（最小特征尺寸可達100nm），使其與CMOS工藝兼容，更關鍵的是，它為在可見光波段構建高性能、緊湊型光子集成電路鋪平了道路。

2. 級聯MZI結構：實現超大帶寬的關鍵

單個馬赫-曾德干涉儀（MZI）光開關的工作原理是通過外加電壓改變兩臂波導的折射率，從而引入相位差，最終在輸出端實現光的“開”與“關”。然而，其消光比（即“關”態的抑制能力）對波長極其敏感，帶寬非常有限。

該技術的精妙之處在于，它沒有局限于單個MZI，而是采用了多個不同移相器長度的MZI進行級聯。

如下圖所示，這是單個等臂MZI的基本結構。

圖1  等臂馬赫-曾德干涉儀（MZI）的結構俯視圖

在這個結構中，輸入光首先通過一個漸變輸入波導，然后進入一個由三根漸變波導構成的3dB分束器。這個分束器的設計極為巧妙，其寬度在特定長度內連續變化，能夠在400-900nm的超寬波段內穩定地將光功率50:50分配到上下兩個臂中，損耗極低。

隨后，光信號分別進入包含移相器的上下直波導。移相器采用推挽式（GSG）電極結構，當施加半波電壓時，上下臂的TE基模折射率產生等大反號的變化，從而在兩臂間引入π的相位差。最后，兩束光在3dB合束器處重新匯合。合束器同樣采用漸變設計，當兩束光同相時，能量耦合回基模輸出；當反相（相位差π）時，能量則耦合到高階模，再通過漸變輸出波導將其濾除，從而實現“關斷”。

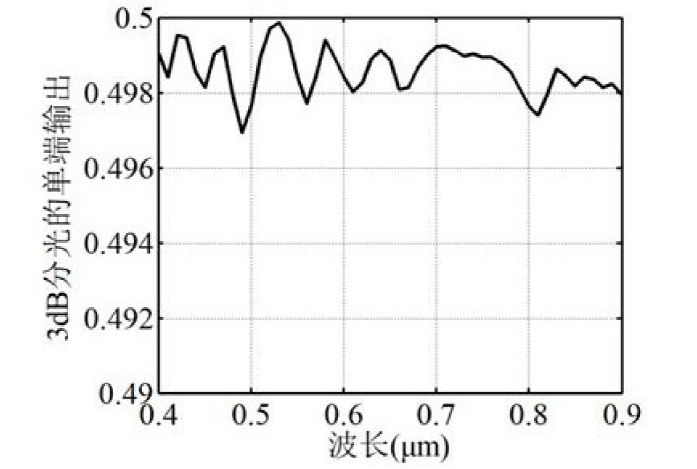

圖4  3dB分束器在整個400～900nm波段內的單端輸出接近50%

3. 級聯的魔力：乘積效應帶來超大帶寬

單個MZI的透過率光譜通常呈現周期性的梳狀。如果我們將四個移相器長度分別為3mm、5mm、8mm和12mm的MZI級聯起來，整個系統的總透過率就變成了這四個獨立透過率光譜的乘積。

這意味著，只有在所有四個MZI都同時處于“關斷”狀態的波長點，系統才能實現真正的“關”。由于每個MZI的“關斷”波長位置不同，它們的乘積效應會極大地壓縮“泄露”光的帶寬，從而在整個400-900nm范圍內實現小于-20dB的超高消光比。

圖11 四級聯MZI光開關在400-900nm波段的消光比

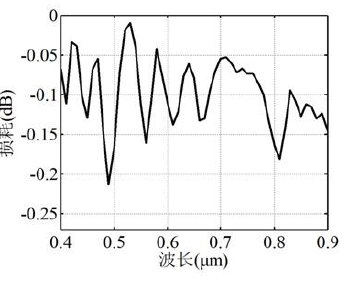

圖10 四級聯MZI光開關在400-900nm波段的插入損耗

如上圖所示，該方案不僅實現了超大帶寬的高消光比，在整個工作波段內的理論插入損耗也低于0.25dB，性能極為出色。

三、技術優勢與市場前景

這項基于薄膜鈮酸鋰的級聯MZI光開關技術，具備以下顯著優勢：

• 超大工作帶寬：覆蓋整個可見光及部分近紅外波段（400-900nm），遠超傳統方案。

• 超高消光比：全波段優于-20dB，確保了信號調制的純凈度。

• 超低插入損耗：得益于創新的漸變波導分/合束器設計。

• 高速電光調制：利用鈮酸鋰的電光效應，響應速度可達GHz量級。

• 單電壓控制：所有級聯MZI的電極可并聯，僅需一個驅動電壓，簡化了系統設計。

• 高度集成化：基于薄膜平臺，器件尺寸小巧，易于與其他光子元件集成。

這些特性使其不僅能作為高性能光開關，還可直接用作緊湊型的電子“斬光器”或超大帶寬調制器，在量子信息處理、生物醫學成像、高精度光譜分析、激光雷達（LiDAR）等領域擁有廣闊的應用前景。

四、結語

技術創新是推動光通信產業發展的核心動力。廣西科毅光通信科技有限公司將持續追蹤并評估此類前沿技術，致力于將最先進的科研成果轉化為可靠的商業產品，為客戶在高速光互連、傳感和計算領域提供更具競爭力的解決方案。我們相信，隨著薄膜鈮酸鋰等新材料和新架構的成熟，未來的光子系統將變得更加智能、高效和強大。
