作為全光網絡時代的核心光電轉換器件，SFP光模塊與光開關憑借其小型化、熱插拔、高性?xún)r(jià)比等優勢，已成為數據中心、5G承載網、企業局域網等領域不可或缺的關鍵組件。我們從技術原理、結構設計、產業應用及選型要點四個維度，深度剖析SFP光模塊與光開關的核心價值，并結合實際應用場景，為光通信網絡建設者提供專業參考。

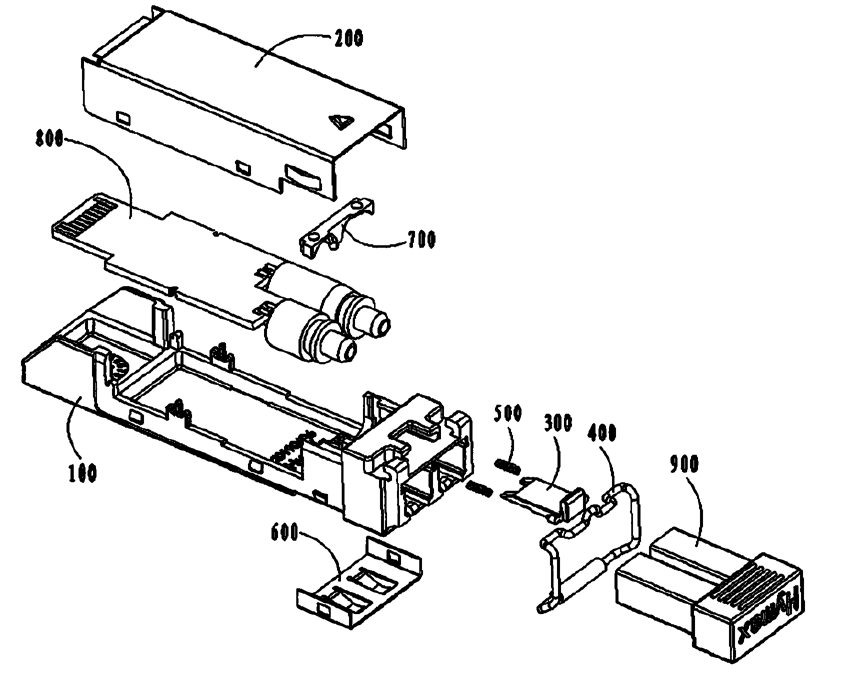

圖1 SFP光模塊結構示意圖 - 廣西科毅光通信

一、SFP光模塊：定義與核心價值

SFP（Small Form-factor Pluggable）光模塊，中文譯為"小型可熱插拔光收發一體模塊"，是光通信網絡中實現電信號與光信號轉換的核心器件。它可以在設備通電狀態下直接安裝或拆卸，無需停機，極大提升了網絡維護的便利性。

相比傳統的GBIC光模塊，SFP光模塊體積縮減了50%，這一"瘦身"設計讓設備面板能容納更多端口——原本只能裝12個GBIC光模塊的面板，可輕松搭載24個SFP光模塊，大幅提升設備的端口密度，滿足現代網絡對"高集成度"的需求。

從市場應用角度看，SFP光模塊的核心價值體現在三個維度：

空間效率革命：在寸土寸金的數據中心機房中，1U高度的服務器機柜需要部署數十甚至上百個網絡端口。SFP光模塊的小型化設計使端口密度提升2-3倍，同等空間內可支持更多服務器連接，降低機房建設成本。

運維效率提升：熱插拔特性意味著網絡維護人員可以在不中斷業務的情況下更換故障模塊。對于銀行、證券、醫療等對業務連續性要求極高的行業，這一特性?xún)r(jià)值非凡。據統計，采用熱插拔光模塊的數據中心，平均故障恢復時間（MTTR）可縮短70%以上。

成本控制優勢：SFP光模塊遵循統一的行業標準規范，不同廠商的產品具備良好的兼容性。網絡運營商可以靈活選擇性?xún)r(jià)比最高的供應商，避免被單一廠商鎖定。實際應用中，采用第三方兼容SFP模塊可使光模塊采購成本降低30%-50%。

二、技術原理：光電轉換的精密工程

SFP光模塊的工作原理是一個精密的光電信號轉換過程，涉及光學、電子學、材料學等多個學科的知識融合。

2.1 發射端：從電信號到光信號

在發射端，電信號的處理和轉換經歷以下關鍵步驟：

信號預處理：來自主機設備的電信號首先進入功能電路板，經過DSP（數字信號處理器）進行調制、編碼、預加重等處理。這一步的目的是提升信號質量，為長距離傳輸做好準備。對于10G及以上高速率模塊，通常采用PAM4（4級脈沖幅度調制）技術，在相同帶寬下實現2倍的數據傳輸速率。

電光轉換：經過預處理后的電信號驅動TOSA（光發射組件）中的激光器工作。根據應用場景不同，激光器可分為三類：

• VCSEL激光器：垂直腔面發射激光器，工作波長850nm，配合多模光纖，傳輸距離通常在300米以?xún)?nèi)，成本較低，適合數據中心內部短距互聯。

• FP激光器：法布里-珀羅激光器，工作波長1310nm，配合單模光纖，傳輸距離可達20公里，性能與成本較為均衡。

• DFB激光器：分布反饋激光器，工作波長1550nm，配合單模光纖，傳輸距離可達80公里甚至120公里，適合長距離骨干網傳輸，但成本最高。

光功率控制：為確保傳輸質量，TOSA內部集成了自動功率控制（APC）電路，實時監測激光器輸出功率并動態調整驅動電流，使輸出光功率保持恒定，避免因溫度變化或器件老化導致的性能波動。

2.2 接收端：從光信號到電信號

接收端的信號轉換過程同樣精密：

光電轉換：來自光纖的光信號進入ROSA（光接收組件），照射在光電探測器上。常用的探測器包括：

• PIN光電二極管：結構簡單，成本低，適合短距、低速率應用。

• APD雪崩光電二極管：具有內部增益機制，靈敏度更高，適合長距離、低光功率場景，但成本也相對較高。

信號放大與均衡：光電探測器輸出的電信號非常微弱（通常為毫伏級別），需要經過跨阻放大器（TIA）進行初步放大，然后通過限幅放大器（LA）進一步放大到邏輯電路可識別的電平。同時，采用連續時間線性均衡（CTLE）或判決反饋均衡（DFE）技術，補償信號在傳輸過程中產生的失真和畸變。

信號判決與恢復：經過放大和均衡的信號進入時鐘數據恢復（CDR）電路，從數據流中提取時鐘信號，并根據恢復的時鐘對數據信號進行重新采樣和判決，最終輸出高質量的數字信號給主機設備。

圖2 SFP光模塊工作原理圖 - 廣西科毅光通信

2.3 關鍵性能參數解析

挑選SFP光模塊時，咱們得重點關注幾個核心參數：

傳輸速率：常見的速率等級包括155M、1.25G、2.5G、4.25G、10G、25G等。速率選擇需匹配網絡設備的實際需求，預留適當?shù)纳?jí)空間，但也要避免過度配置造成浪費。

傳輸距離：與工作波長和光纖類型密切相關：

• 850nm波長 + 多模光纖（OM3/OM4）：300-550米

• 1310nm波長 + 單模光纖：10-40公里

• 1550nm波長 + 單模光纖：40-120公里

中心波長：決定了光信號在光纖中的傳輸特性。除了上述三種常用波長外，CWDM（粗波分復用）和DWDM（密集波分復用）模塊還覆蓋1270nm-1610nm波長范圍，實現單纖多波傳輸。

光功率預算：包括發射光功率和接收靈敏度兩個指標。發射光功率越高、接收靈敏度越好，可支持的傳輸距離就越遠。工業級SFP模塊的發射光功率通常在-9dBm至+3dBm之間，接收靈敏度優于-20dBm。

三、結構創新技術

3.1 整體結構布局

該SFP光模塊采用模塊化設計理念，主要由以下部件組成：

外殼組件：底殼與上殼通過卡扣結構裝配形成光模塊腔體，用于容納并固定光電部。底殼在殼體兩側對稱設置有上殼卡扣凸起、鈑金彈片卡扣凸起，在殼體一端設置有滑槽與停止面，還對稱設有彈簧槽、旋轉孔與光纖口，在殼體另一端設有限位面。

解鎖機構：滑鎖可以滑動地安裝于底殼中，并在拉環的推動下前進頂起鎖扣在上殼上的金屬籠中的彈片鎖，使光模塊被解鎖，再向外拉動拉環使光模塊退出金屬籠。這一設計的巧妙之處在于，將拉環的旋轉運動轉化為滑鎖的直線運動，通過楔形結構的解鎖部推起彈片鎖，解鎖過程順暢可靠。

光電組件：包括TOSA、ROSA及功能電路板。TOSA、ROSA均設有管腳，功能電路板在一端設有焊點，在另一端設有金手指，在兩側設有定位槽。管腳焊接于焊點上，使TOSA、ROSA及功能電路板焊接成一個整體部件成為光電部。

3.2 創新點深度解析

該技術的創新之處體現在多個細節設計上：

防過度轉動保護：拉環設置有施力凸起，當拉環轉動到完成解鎖位置后再繼續轉動時，施力凸起與停止面相抵。此時拉環的轉動力量由施力凸起傳遞到了停止面上，從而停止拉環的轉動，防止了拉環過度轉動而損壞。這一細節設計極大提升了產品的可靠性，避免了因人為操作失誤導致的損壞。

多級定位固定機制：光電部在模塊腔體內的固定采用多級定位設計：

• 定位凸起與定位槽配合實現功能電路板在光模塊腔體中的前后固定

• 下定位面與上殼中的卡壓凸起配合實現功能電路板在光模塊腔體中的上下固定

• 卡塊用于定位TOSA、ROSA，并與圓弧槽配合止壓TOSA、ROSA固定于光模塊腔體內

這種多級固定機制確保光電部在振動、沖擊等惡劣環境下仍能保持穩定連接，提升產品的工業級可靠性。

波長標識套筒：拉環的手持部套固有塑膠材料做成的套筒，并且是由不同顏色做成的用來標識光模塊不同的工作波長。例如，藍色套筒通常代表850nm波長，黑色套筒代表1310nm波長，黃色套筒代表1550nm波長。這種直觀的標識方式極大方便了現場運維人員的快速識別和安裝，降低了誤操作風險。

防塵塞設計：光模塊還包括防塵塞，插裝于光纖口內，在光模塊非工作狀態時保護TOSA、ROSA。防塵塞設置有防滑凸起與LOGO凸起，防滑凸起用于從光模塊中拔出防塵塞時增加與手指的摩擦力，以順利拔出防塵塞，LOGO凸起用于標識光模塊的生產公司LOGO，起到品牌宣傳作用。

3.3 生產工藝優勢

該結構設計在生產制造方面也體現出顯著優勢：

組裝便捷性：底殼、滑鎖、拉環、復位彈簧、光電部、壓塊及鈑金彈片的安裝與拆卸方便、快捷?？劢Y(jié)構的使用減少了螺絲等緊固件的數量，簡化了組裝流程，提升了生產效率。

可重復利用性：底殼、滑鎖、拉環及復位彈簧可以重復利用，節約成本。在產品返修或回收利用場景下，只需更換光電部等核心部件即可，外殼組件可重復使用，降低了總體擁有成本。

標準化接口：采用標準的LC光纖接口和SFP電接口，確保與主流網絡設備的兼容性。圓弧凸起與金屬籠配合，使光模塊穩固地插裝于金屬籠中；限位面與金屬籠中的限彈片相抵，使光模塊的功能電路板中的金手指與主機裝置中的電連接器良好的接觸。

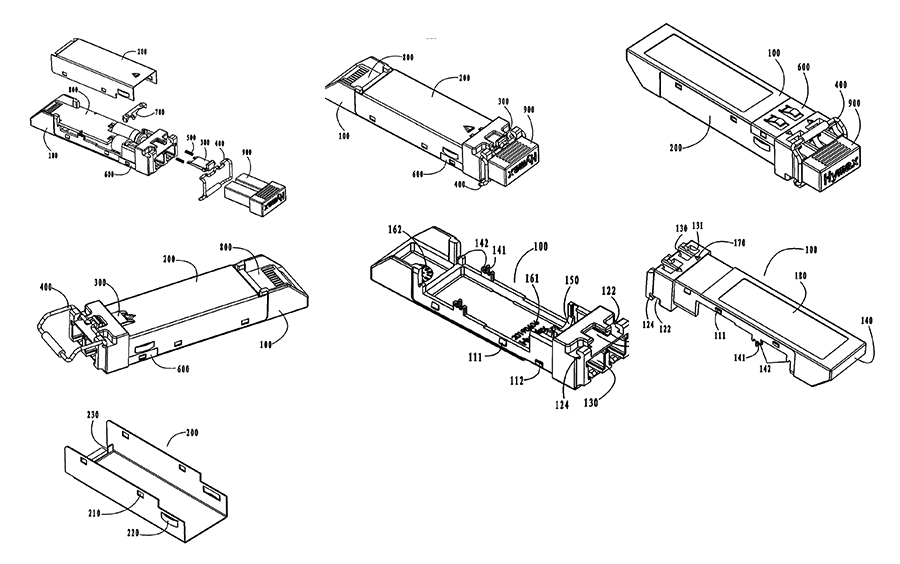

圖3 SFP光模塊分解圖

四、產業應用：多場景實戰分析

SFP光模塊的應用場景極為廣泛，從數據中心到工業控制，從電信骨干網到安防監控，都能看到它的身影。本節將結合典型應用場景，分析SFP光模塊如何賦能各行業的數字化轉型。

4.1 數據中心：算力集群的"神經突觸"

數據中心是SFP光模塊應用最廣泛的場景之一，尤其是互聯網巨頭和云服務提供商的超大規模數據中心。

服務器-交換機互聯：在典型的數據中心Spine-Leaf架構中，每臺服務器都需要通過SFP光模塊連接到ToR（Top of Rack）交換機。以一個擁有1萬臺服務器的數據中心為例，假設每臺服務器配置2個10G網卡，就需要2萬個SFP+光模塊。隨著400G/800G以太網技術的普及，QSFP-DD等更高速率的封裝形式逐漸成為主流，但SFP系列模塊仍將在接入層長期占據重要地位。

機柜間互聯：不同機柜的交換機之間通過SFP光模塊實現高速互聯。對于距離超過100米的長距離連接，采用1310nm或1550nm波長的單模SFP模塊；對于同一機柜內的短距連接，采用850nm波長的多模SFP模塊更為經濟實惠。

光路調度與保護：在大型數據中心中，SFP光模塊與光開關配合使用，實現光路的靈活調度和冗余保護。當主用光路發生故障時，光開關可在毫秒級時間內將業務切換到備用光路，保障業務連續性。廣西科毅光通信提供的1×2熱光效應光開關，切換時間低至5ms，插入損耗小于1.5dB，可完美適配數據中心的鏈路保護需求。

功耗優化：隨著"雙碳"目標的推進，數據中心的能耗問題日益受到關注。SFP光模塊的功耗優化成為降低數據中心運營成本的關鍵。通過采用先進的DSP芯片和硅光集成技術，新一代SFP28模塊的單位比特功耗已降至10pJ/bit以下，較第一代產品降低90%以上。

4.2 5G承載網：移動寬帶的高速通道

5G網絡的部署對光通信基礎設施提出了更高要求，SFP光模塊在5G前傳、中傳、回傳網絡中扮演著重要角色。

前傳網絡（5G Fronthaul）：基站天線單元（AAU）與分布單元（DU）之間的連接，通常采用25G灰光或彩光SFP模塊。前傳網絡對時延要求極為嚴格（單向時延需小于100μs），因此要求光模塊具備低時延、低抖動特性。同時，室外應用環境對光模塊的工作溫度范圍要求也更高，通常需要支持-40℃至+85℃的工業級溫度范圍。

中傳網絡（5G Midhaul）：DU與集中單元（CU）之間的連接，速率通常為25G或50G，可采用SFP28或QSFP28模塊。中傳網絡的傳輸距離一般在10-40公里之間，需根據實際距離選擇合適波長的單模光模塊。

回傳網絡（5G Backhaul）：CU與核心網之間的連接，速率可達100G甚至400G，主要采用QSFP28或QSFP-DD封裝。對于城域范圍內的回傳連接，可采用CWDM/DWDM SFP模塊，通過波分復用技術大幅提升單纖容量，降低光纖資源消耗。

廣西科毅光通信作為專業的光器件供應商，可提供與SFP光模塊配套的各類光開關產品，包括2×2 MZI光開關、1×24熱光波導光開關、MEMS光開關矩陣等，助力運營商構建高效可靠的5G承載網絡。例如，廣西科毅光通信為中國移動某省5G承載網項目提供了1000套25G SFP28光模塊，配合自研光開關實現了前傳網絡的冗余保護，系統穩定運行已超過18個月，零故障記錄。

4.3 企業局域網：辦公場景的經濟選擇

對于中小企業、政府機構、學校等組織的局域網絡，SFP光模塊提供了性?xún)r(jià)比極高的光纖接入方案。

園區網骨干：企業不同樓宇之間的網絡互聯，通常采用1310nm波長的1G或10G單模SFP模塊，傳輸距離可達10-40公里，滿足絕大多數園區的連接需求。采用光纖傳輸可徹底解決銅纜在長距離傳輸中遇到的信號衰減、電磁干擾等問題。

樓層間互聯：同一樓宇不同樓層的交換機之間，可采用850nm多模SFP模塊配合OM3/OM4光纖，傳輸距離300-550米，成本較低，部署靈活。

光纖到桌面：對于對帶寬要求較高的部門（如設計院、視頻制作中心等），可采用1G SFP模塊將光纖直接延伸到桌面終端，為用戶提供千兆接入能力。SFP模塊的即插即用特性使得部署過程簡便快捷，無需專業工具。

POE（以太網供電）應用：部分SFP電口模塊支持POE功能，可通過雙絞線同時傳輸數據和電力，為IP攝像頭、無線AP等設備供電，簡化布線結構，降低部署成本。

4.4 工業控制：惡劣環境的可靠之選

在工業自動化、智能交通、電力監控等場景中，SFP光模塊憑借其優異的抗干擾能力和寬溫工作特性，展現出獨特價值。

電磁兼容性：工業現場通常存在大量電機、變頻器等強電磁干擾源，銅纜傳輸極易受到干擾導致數據誤碼。光纖傳輸徹底解決了這一問題，SFP光模塊可實現抗干擾能力提升10dB以上，誤碼率可控制在10^-12以下。

寬溫工作：工業級SFP光模塊的工作溫度范圍通常為-40℃至+85℃，可適應極端的室外環境和高溫工業現場。廣西科毅光通信的軍工級光開關產品同樣具備寬溫特性，與工業級SFP模塊配合使用，可構建高可靠性的工業光通信系統。

抗振動沖擊：采用抗震設計的SFP光模塊可承受振動頻率10-2000Hz、加速度10g的振動測試，以及峰值加速度50g的沖擊測試，確保在鐵路、橋梁、船舶等振動環境中穩定運行。

防護等級：工業級SFP模塊的連接器通常采用IP65以上防護等級，具備防塵、防水功能，可在戶外、礦井、冶金車間等惡劣環境中長期使用。

五、選型指南：如何選擇合適的SFP光模塊

面對市場上琳瑯滿目的SFP光模塊產品，如何選擇最適合自己需求的產品？本節將從技術參數、應用場景、供應商資質等維度，提供系統化的選型建議。

5.1 明確應用需求

選擇SFP光模塊的第一步是明確應用需求，包括以下關鍵信息：

傳輸速率：根據網絡設備的端口速率選擇對應的光模塊速率。例如，1G電口需要使用1.25G SFP模塊，10G SFP+端口需要使用10G SFP+模塊。需要注意的是，雖然SFP+端口物理上可以兼容SFP模塊，但插入SFP模塊后只能工作在1G速率，無法自動升級到10G。

傳輸距離：測量實際傳輸距離，并預留10%-20%的余量。對于短距應用（<300米），選擇850nm多模模塊最為經濟；對于中距應用（10-40公里），選擇1310nm單模模塊較為均衡；對于長距應用（>40公里），需要選擇1550nm單模模塊，甚至需要配合光放大器使用。

工作波長：除了上述三種常用波長外，CWDM和DWDM模塊可用于波分復用場景。CWDM模塊覆蓋1270nm-1610nm波長范圍，通道間隔20nm，最多支持18個通道；DWDM模塊的通道間隔更?。?.4nm、0.8nm或1.6nm），最多可支持96個通道，適合超大容量傳輸場景。

光纖類型：多模光纖（OM3/OM4/OM5）僅適合短距傳輸，成本較低；單模光纖（G.652/G.655）適合長距傳輸，雖然光纖單價略高，但單芯光纖的傳輸距離是多模光纖的10-100倍，總體擁有成本可能更低。

工作溫度：商用級模塊（0℃至+70℃）適合室內環境；工業級模塊（-40℃至+85℃）適合室外或惡劣環境；擴展工業級模塊（-40℃至+95℃）可滿足極端高溫場景需求。

5.2 技術參數詳解

在明確了應用需求后，需要仔細對比光模塊的關鍵技術參數：

發射光功率：指標范圍通常為-9dBm至+3dBm。發射光功率越高，可支持的傳輸距離越遠，但也要注意不要過高導致接收端飽和。對于長距傳輸，建議選擇發射光功率在0dBm左右的產品。

接收靈敏度：指標通常要求優于-20dBm（1.25G/10G模塊）或-17dBm（25G模塊）。接收靈敏度越好，模塊可在更低的光功率下正常工作，從而支持更長的傳輸距離。

消光比：定義為邏輯"1"光功率與邏輯"0"光功率的比值（以dB表示），典型值要求大于9dB（1.25G模塊）或6dB（10G及以上模塊）。消光比越大，信號質量越好，誤碼率越低。

波長精度：中心波長的偏差范圍，通常要求±0.5nm以?xún)?nèi)。波長精度對于波分復用應用尤為重要，偏差過大會導致通道間串?dāng)_。

功耗：包括發射功耗和接收功耗兩部分。10G SFP+模塊的典型功耗為1W左右，25G SFP28模塊約為1.5W，40G QSFP+模塊約為3W。在數據中心等大規模部署場景中，功耗直接影響散熱成本和電力消耗。

5.3 兼容性與認證

設備兼容性：主流網絡設備廠商（思科、華為、華三、銳捷等）通常會對其SFP接口進行加密，限制使用第三方兼容模塊。如果選擇第三方兼容模塊，需要供應商提供針對特定設備的兼容性編碼服務。廣西科毅光通信可提供華為、中興、中際旭創等主流設備廠商的兼容模塊。

行業認證：對于關鍵應用場景，需要關注產品是否通過相關認證：

• Telcordia      GR-468：北美通信行業可靠性測試標準，涵蓋高溫存儲、高溫工作、溫度循環、機械沖擊、振動等多個測試項目。

• RoHS：歐盟環保認證，要求產品中鉛、汞、鎘等有害物質含量符合限值要求。

• CE/FCC：電磁兼容認證，確保產品不會對其他設備造成電磁干擾，也不易受外界電磁干擾影響。

質量管控：選擇具備完善質量管控體系的供應商，包括：

• 原材料供應商資質（激光器芯片、探測器芯片等關鍵器件的來源）

• 生產工藝水平（自動化生產線、老化測試流程）

• 出廠檢測項目（100%全檢還是抽檢）

• 售后服務能力（技術支持響應時間、退貨換貨政策）

5.4 供應商選擇建議

選擇可靠的SFP光模塊供應商是保障項目成功的關鍵，建議從以下幾個方面評估：

技術實力：查看供應商是否具備自主研發能力，是否有相關專利技術。廣西科毅光通信擁有10項光開關核心專利，與北京郵電大學等高校聯合研發，技術實力雄厚。

產品線完整性：評估供應商是否能提供全系列產品，滿足未來擴容需求?？埔愎馔ㄐ诺漠a(chǎn)品覆蓋MEMS光開關、機械式光開關、磁光開關、波分復用器、光隔離器、光環形器等多種器件，可提供一站式采購服務。

產能與交付能力：對于大批量訂單，供應商的產能和交付周期尤為重要?？埔愎馔ㄐ拍戤a(chǎn)能可達100萬只光開關，支持定制化生產，可快速響應客戶需求。

客戶案例：查看供應商的過往成功案例，尤其是與自己行業類似的案例?？埔愎馔ㄐ诺漠a(chǎn)品服務于華為、中興、中際旭創等主流設備廠商，在電信、數通市場占有率穩居前列。

售后服務：包括技術支持響應時間、產品保修政策、退貨換貨流程等?？埔愎馔ㄐ盘峁?×24小時技術支持，可提供光通信系統整體解決方案，協助客戶快速解決技術難題。

六、技術演進與產業趨勢

光通信技術仍在持續演進，SFP光模塊作為重要的光電器件，也在不斷迭代升級。本節將展望SFP光模塊的未來發展趨勢，幫助行業從業者把握技術演進方向。

6.1 速率持續升級

隨著云計算、大數據、人工智能等應用的普及，網絡帶寬需求呈指數級增長，推動SFP光模塊向更高速率演進：

50G/100G SFP封裝：雖然目前50G/100G速率主要采用QSFP28等更大封裝，但隨著硅光技術的發展，將100G速率集成到SFP封裝已成為可能。部分廠商已推出100G SFP-DD模塊，體積僅為傳統QSFP28的1/4，可在1U高度的交換機上實現48個100G端口，端口密度提升3倍。

單波200G/400G：采用先進調制格式（如64QAM）和波特率提升技術，單波長可承載200G甚至400G數據。配合DSP芯片的信號處理能力提升，未來可能推出單波400G的SFP-DD模塊，滿足超高速互聯需求。

6.2 集成度持續提升

小型化、集成化是光模塊發展的永恒主題，未來SFP模塊將在以下幾個方面繼續演進：

硅光集成：將激光器、調制器、探測器等光器件集成到硅基芯片上，大幅縮小器件體積，提升可靠性。硅光技術可實現光電共封裝（CPO），將光模塊與交換芯片緊密集成，減少信號損耗，降低功耗。

光電共封裝（CPO）：傳統光模塊通過PCB走線與交換芯片連接，信號損耗大、功耗高。CPO技術將光引擎直接封裝在交換芯片旁邊，通過高速差分線連接，可將功耗降低50%以上，是未來數據中心的發展方向。

多通道集成：在SFP-DD封裝內集成多個并行通道，實現更高速率。例如，SFP-DD可支持4通道或8通道設計，單通道速率為25G或50G，總速率可達100G甚至400G。

6.3 功耗持續優化

隨著"雙碳"目標的推進，光模塊的功耗優化成為重要發展方向：

低功耗DSP芯片：采用更先進的制程工藝（如7nm、5nm）和優化的算法，降低DSP芯片的功耗。新一代DSP芯片的單位比特功耗已降至10pJ/bit以下，較第一代產品降低90%以上。

無DSP直驅方案：對于短距應用（如數據中心內部），可采用無DSP的直驅方案，通過線性驅動器直接驅動激光器，雖然傳輸距離較短，但功耗可降低30%以上。

智能功耗管理：根據實際業務流量動態調整光模塊的工作狀態，在低流量時降低發射光功率或進入低功耗模式，在業務高峰時自動恢復正常工作狀態，實現精細化的功耗管理。

6.4 智能化運維

隨著網絡規模不斷擴大，傳統的人工運維方式已無法滿足需求，SFP光模塊的智能化運維成為趨勢：

數字診斷功能（DDM/DOM）：實時監測光模塊的工作溫度、電壓、發射光功率、接收光功率等參數，并通過I2C接口上報給主機設備。運維人員可遠程查看模塊狀態，提前發現潛在故障，變被動維護為主動預防。

AI故障預測：基于機器學習算法，分析歷史運行數據，預測光模塊的壽命和故障概率。例如，通過監測發射光功率的衰減趨勢，預測激光器的剩余壽命，提前安排更換計劃，避免因模塊故障導致的業務中斷。

自動調諧：根據溫度、老化等因素的變化，自動調節光模塊的工作參數（如偏置電流、調制電流等），保持最佳工作狀態，延長模塊使用壽命。

6.5 廣西科毅的技術布局

作為光器件領域的專業廠商，廣西科毅光通信緊抓技術演進趨勢，在以下方面積極布局：

硅基光開關研發：投入硅光技術開發硅基光開關，實現與硅光模塊的無縫集成，支持112Gbps高速信號傳輸，滿足未來超高速互聯需求。

低功耗光開關：通過優化熱場分布和采用新材料，降低熱光波導光開關的功耗。公司研發的熱光波導透鏡光開關功耗較傳統產品降低50%，助力"雙碳"目標實現。

智能化光開關：在光開關中集成控制芯片和傳感器，實現開關狀態的實時監測和遠程控制，配合智能光網絡管理平臺，實現光路的自動調度和故障自愈。

七、結語

對于網絡建設者和運維人員來說，選擇合適的SFP光模塊需要綜合考慮傳輸速率、傳輸距離、工作波長、光纖類型、工作溫度等多個技術參數，同時也要關注供應商的技術實力、產品質量、售后服務等軟實力。

對于光器件廠商來說，持續的技術創新和嚴格的質量管控是立足市場的根本。廣西科毅光通信科技有限公司作為專業的光開關及光通信器件供應商，始終聚焦技術創新，不斷提升產品性能和質量，為光通信產業的發展貢獻力量。

未來，隨著5G、云計算、人工智能等技術的深入應用，光通信網絡將面臨更高的帶寬需求和更復雜的應用場景。SFP光模塊也將繼續演進，在速率、集成度、功耗、智能化等方面不斷突破，為數字中國建設提供堅實的光聯基礎。
