在超高清視頻、VR/AR、家庭智能網絡等新業務的持續推動下，光纖接入已成為寬帶網絡普及的核心支撐，光通信技術的創新迭代也愈發關鍵。光通信網絡核心組件中，光模塊與光開關的協同作用，直接決定了網絡傳輸?shù)姆€(wěn)定性、靈活性與性價比。今天為大家詳細解析一項具備行業突破性的專利技術——自帶MAC的SFP+光模塊，帶您了解其如何解決傳統光通信設備痛點，與光開關搭配賦能多場景應用。

一、光通信行業現狀與傳統設備痛點

光接入網絡主要由OLT（光線路終端）、ONU（光網絡單元）和ODN（光分配網絡）三部分構成，其中OLT作為核心局端設備，承擔著類似傳統交換機或路由器的角色，是多業務提供的關鍵平臺。當前，PON（無源光網絡）網絡中的OLT設備普遍采用“OLT設備+OLT光模塊”的分離式架構，OLT設備主要分為兩種形態：

?    機框式OLT：單框可支持3.2萬個用戶接入，體積龐大，適用于人口密集的城市核心區域，主要服務于大型運營商；

?    Pizza Box式OLT：外形類似企業型交換機，支持約2000個用戶接入，適用于企業全光布線或人口密度較低的區域。

然而，這兩種傳統OLT設備存在明顯局限性：一方面，應用場景受限，僅能滿足大型運營商或發達地區的需求，難以適配中小型企業、邊緣計算節點、鄉村寬帶覆蓋等多元化場景；另一方面，整體體積大、功耗高、部署成本高，且配置靈活性不足，無法適應光通信網絡“小型化、低功耗、高性價比”的發展趨勢。

與此同時，光開關作為光通信網絡中實現光路切換、路由調度的關鍵設備，其與光模塊的兼容性、協同性直接影響網絡整體性能。傳統OLT光模塊僅具備基礎的光電轉換功能，屬于物理層信號轉換設備，缺乏MAC層處理能力，導致其與光開關搭配時，需依賴OLT主機的復雜配置，進一步增加了網絡部署的復雜度和成本。在此背景下，自帶MAC的SFP+光模塊的研發與應用，成為解決上述痛點的重要突破。

二、自帶MAC的SFP+光模塊核心結構設計

我們科毅光通信依托多年光通信設備研發經驗，結合行業需求迭代，推出的自帶MAC的SFP+光模塊，通過創新性的結構整合，將OLT MAC單元與傳統光模塊功能融為一體，實現了設備的小型化與多功能化。其核心結構主要包括六大核心組件，具體如下：

（一）基礎結構組成

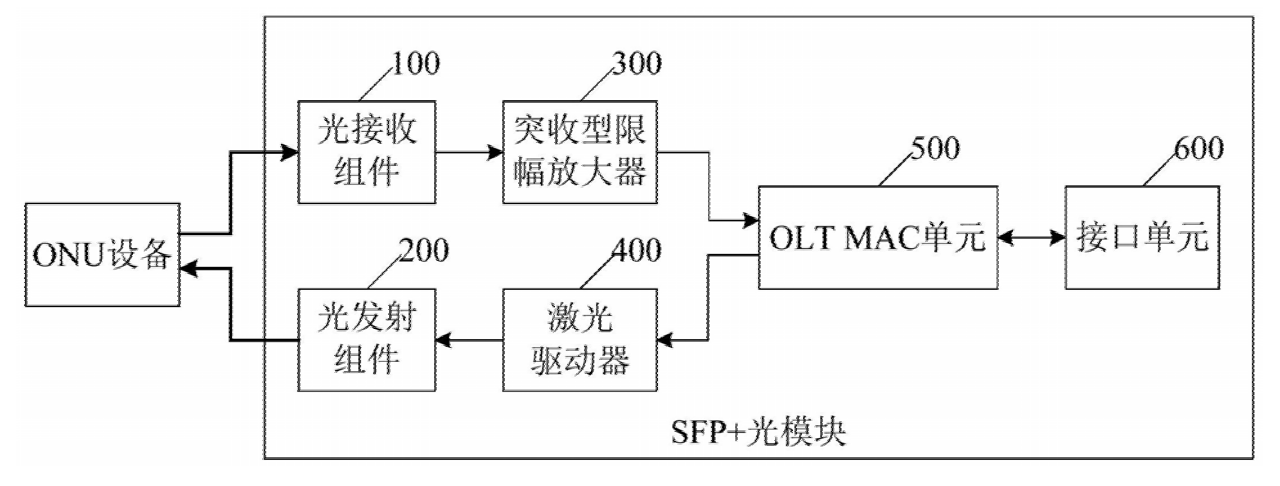

如圖1所示，該SFP+光模塊的基礎結構包括光接收組件、光發射組件、突收型限幅放大器、激光驅動器、OLT MAC單元和接口單元，各組件通過精準的信號鏈路連接，形成完整的光電轉換與信號處理系統。

圖1 自帶MAC的SFP+光模塊基礎結構示意圖

1.  光接收組件：采用行業成熟的ROSA（光接收次模塊）實現，輸入端通過光纖與ONU設備連接，核心功能是接收ONU設備發送的光信號，并將其轉換為電信號，為后續信號處理提供基礎；

2.  突收型限幅放大器：區別于普通連續型限幅放大器，該模塊專為PON網絡的時分復用特性設計——由于OLT設備下行數據需要突發接收，突收型限幅放大器可快速響應突發信號，對光接收組件輸出的電信號進行放大處理，避免信號衰減影響傳輸質量；

3.  OLT MAC單元：模塊的核心處理單元，也是區別于傳統光模塊的關鍵創新點，可根據實際應用場景選擇PON OLT MAC芯片、GPON OLT MAC芯片、XGPON OLT MAC芯片、XGS-PON OLT MAC芯片或NGPON2 OLT MAC芯片，具備編碼、控制、管理等MAC層處理功能；

4.  激光驅動器：接收OLT MAC單元輸出的電信號，將其轉換為適配光發射組件的驅動電信號，確保光發射組件穩定工作；

5.  光發射組件：采用TOSA（光發射次模塊）或BOSA（雙向光次模塊）實現，將激光驅動器輸出的驅動電信號轉換為光信號，通過光纖傳輸至ONU設備；

6.  接口單元：采用金手指接口設計，金手指接口具備數據線豐富、傳輸速率高、兼容性強的優勢，可實現SFP+光模塊與交換機等設備的穩定連接，保障業務信號高效傳輸。

（二）增強型結構設計

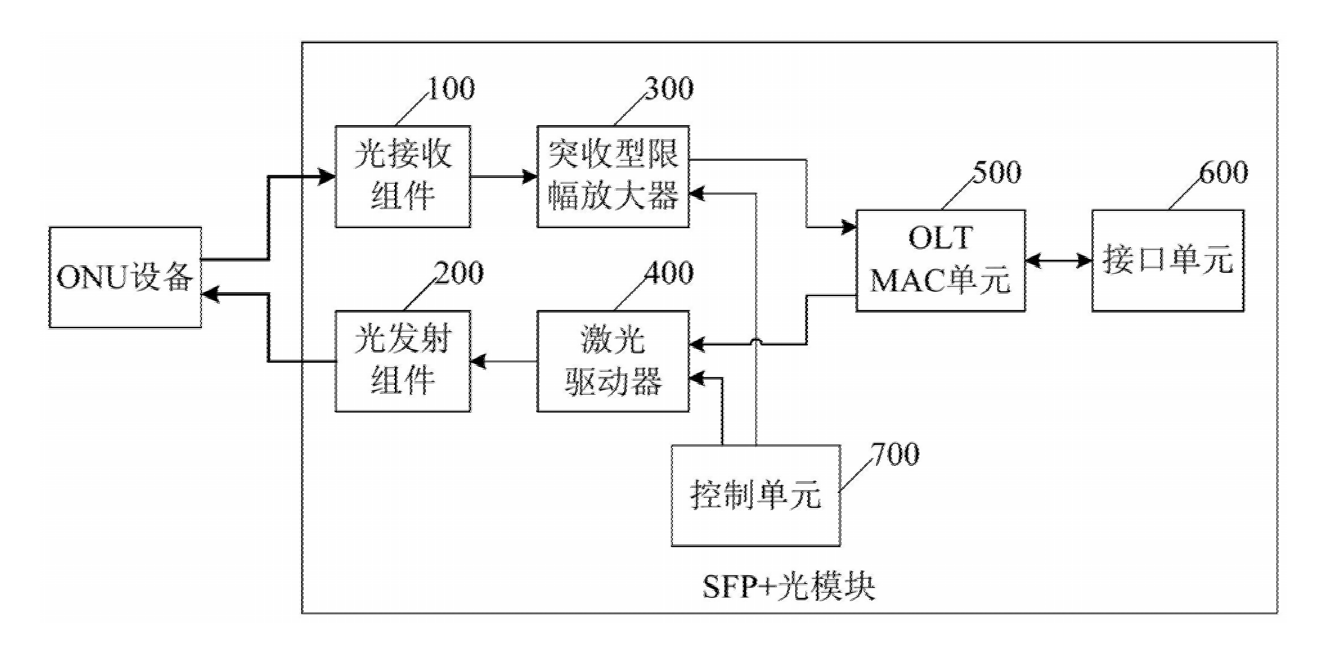

為進一步提升模塊的控制精度與穩定性，該SFP+光模塊還可擴展控制單元，形成增強型結構，如圖2所示。

圖2 自帶MAC的SFP+光模塊增強型結構示意圖

控制單元采用MCU微控制器，其第一輸出端與突收型限幅放大器的控制端連接，第二輸出端與激光驅動器的控制端連接，核心功能是對突收型限幅放大器和激光驅動器的工作參數進行實時配置與調控，例如信號放大增益、驅動電流強度等，確保模塊在不同工況下均能保持最佳性能。

三、自帶MAC的SFP+光模塊工作原理與光開關協同機制

自帶MAC的SFP+光模塊的工作流程圍繞“光信號-電信號-處理-轉換-傳輸”的核心邏輯展開，同時與光開關形成高效協同，實現光路與信號處理的一體化控制，具體分為信號接收與信號發送兩個方向：

（一）信號接收流程（ONU設備→SFP+光模塊→交換機）

1.  光接收組件通過光纖接收ONU設備發送的光信號，立即啟動光電轉換，將光信號轉換為電信號，并通過Serdes接口傳輸至突收型限幅放大器；

2.  突收型限幅放大器對接收的電信號進行快速放大，彌補光纖傳輸過程中的信號衰減，再通過Serdes接口將放大后的電信號傳輸至OLT MAC單元；

3.  OLT MAC單元對電信號進行MAC層處理，包括編碼、幀同步、帶寬控制、加密解密等操作，確保信號符合交換機的接收標準，處理完成后通過Serdes接口傳輸至接口單元；

4.  接口單元（金手指接口）將處理后的電信號傳輸至交換機，完成從ONU設備到交換機的信號傳輸；

5.  在此過程中，光開關根據網絡路由需求，精準控制光纖光路的通斷與切換，確保光信號高效傳輸至SFP+光模塊，而模塊的小型化設計使其可與光開關近距離部署，減少光路損耗。

（二）信號發送流程（交換機→SFP+光模塊→ONU設備）

1.  交換機根據業務需求生成相應的業務電信號，通過接口單元傳輸至SFP+光模塊；

2.  接口單元將業務電信號通過Serdes接口傳輸至OLT MAC單元，OLT MAC單元對信號進行編碼、隊列排序、FEC前端糾錯等處理，提升信號傳輸?shù)目煽啃裕?/span>

3.  處理后的業務電信號傳輸至激光驅動器，激光驅動器將其轉換為適配光發射組件的驅動電信號；

4.  光發射組件接收驅動電信號后，啟動光電轉換，將電信號轉換為光信號，通過光纖傳輸至ONU設備；

5.  此時，光開關可根據ONU設備的分布情況，靈活切換光路，實現同一SFP+光模塊與多個ONU設備的連接，而模塊支持的動態帶寬分配功能，可與光開關的光路調度協同，提升網絡資源利用率。

值得注意的是，OLT MAC單元支持多種協議標準（如G.987.3、G.989.3），下行數據率可達9953Mbps，上行數據率可達2488Mbps，同時具備OLT測距、注冊、AES-128加密解密等功能，可與不同類型的光開關、交換機、ONU設備兼容，適配多元化的光通信網絡架構。

四、自帶MAC的SFP+光模塊核心優勢與行業價值

相較于傳統OLT設備+光模塊的分離式方案，自帶MAC的SFP+光模塊在技術性能、部署應用、成本控制等方面具備顯著優勢，且與光開關的協同應用進一步放大了其行業價值：

（一）實現OLT設備小型化，適配多場景部署

該模塊將OLT MAC單元與光模塊功能集成于一體，無需依賴傳統OLT主機的龐大結構，體積僅為傳統Pizza Box式OLT設備的1/10，可直接插入交換機的SFP插槽中，實現熱插拔。這種小型化設計使其不僅適用于大型運營商的機房部署，更能適配中小型企業、邊緣計算節點、鄉村寬帶覆蓋、智慧園區等場景，與光開關搭配后，可實現“光開關+SFP+光模塊”的緊湊型部署，解決了傳統設備在空間有限場景下的部署難題。

（二）低功耗高性價比，降低網絡建設成本

傳統機框式OLT設備的功耗通常在數百瓦級別，而自帶MAC的SFP+光模塊的功耗僅為10-15瓦，大幅降低了網絡運行能耗；同時，模塊集成了OLT MAC功能，省去了傳統OLT主機的主控模塊、業務模塊等冗余組件，硬件成本降低30%以上。對于需要大規模部署的場景（如鄉村寬帶覆蓋），采用該模塊與光開關搭配的方案，可顯著降低設備采購、安裝調試、后期運維的綜合成本。

（三）配置靈活兼容性強，提升網絡擴展性

OLT MAC單元支持多種類型的MAC芯片選擇，可根據網絡類型（PON、GPON、XGPON等）靈活配置，無需更換整個設備；接口單元采用標準化金手指接口，可與市面上主流交換機兼容；同時，模塊支持動態帶寬分配、FEC前端糾錯等功能，可與不同品牌、型號的光開關、ONU設備協同工作。這種高兼容性與靈活性，使得光通信網絡可根據業務增長需求逐步擴容，避免了傳統設備“一次性投入過大、擴容困難”的問題。

（四）信號處理高效，保障網絡穩定性

突收型限幅放大器的采用，確保了OLT設備對下行突發數據的快速響應與穩定接收；OLT MAC單元的MAC層處理功能，減少了信號傳輸過程中的丟包率、誤碼率；增強型結構中的控制單元，可實時調控放大器與驅動器的工作參數，適應不同的傳輸環境。這些設計使得模塊與光開關協同工作時，能夠保障光通信網絡的高穩定性，滿足超高清視頻、VR/AR等對傳輸延遲、穩定性要求較高的業務需求。

五、關鍵應用場景與光開關的協同落地

自帶MAC的SFP+光模塊憑借其核心優勢，已在多個光通信場景中實現落地應用，與光開關的協同搭配更是解決了諸多行業痛點，典型應用場景包括：

（一）中小型企業全光網絡建設

中小型企業的機房空間有限，預算相對緊張，傳統OLT設備的體積與成本難以適配。采用“自帶MAC的SFP+光模塊+光開關”的方案，可實現小型化部署：光開關負責企業內部光路的靈活切換，連接辦公區、機房、會議室等不同區域的終端設備；SFP+光模塊插入企業核心交換機，實現與運營商網絡的對接，整體部署成本降低40%，且網絡響應速度提升20%，滿足企業日常辦公、視頻會議、云服務訪問等需求。

（二）邊緣計算節點光通信部署

邊緣計算節點通常部署在城市邊緣或偏遠地區，供電條件有限，對設備的功耗、體積要求嚴格。自帶MAC的SFP+光模塊的低功耗（10-15瓦）、小型化設計，可與邊緣計算節點的服務器、光開關緊密部署，實現數據的本地處理與遠程傳輸。光開關負責邊緣節點與周邊終端設備的光路連接，SFP+光模塊負責與核心網絡的信號交互，保障邊緣計算節點的穩定運行，適用于智慧交通、工業物聯網等場景。

（三）鄉村振興寬帶覆蓋工程

鄉村地區人口密度低、分布分散，傳統OLT設備的覆蓋成本高、效率低。采用自帶MAC的SFP+光模塊與光開關搭配，可實現“一點部署、多戶覆蓋”：在鄉村中心區域部署交換機、SFP+光模塊與光開關，通過光開關連接多個鄉村的ONU設備，每個SFP+光模塊可支持200-500個用戶接入，大幅降低了設備部署數量與建設成本，助力鄉村寬帶普及。

（四）數據中心內部光互聯

數據中心內部服務器、存儲設備之間的光互聯需求旺盛，對傳輸速率、穩定性、靈活性要求極高。自帶MAC的SFP+光模塊支持高速率傳輸（下行9953Mbps），與光開關協同后，可實現數據中心內部光路的動態調度：光開關根據服務器負載情況，實時切換光路，優化數據傳輸路徑；SFP+光模塊保障信號的高效處理與傳輸，減少數據傳輸延遲，提升數據中心的運行效率。

六、我們科毅光通信的技術實力與服務保障

作為光通信領域的深耕者，我們科毅光通信科技有限公司始終以技術創新為核心競爭力，不僅專注于光開關的研發生產，更積極布局光模塊、光接入方案等相關領域的技術突破。自帶MAC的SFP+光模塊的專利技術，正是公司技術團隊結合行業需求、歷經多次迭代優化的成果，該技術已成功應用于多個實際項目，獲得了客戶的高度認可。

公司擁有專業的研發團隊、完善的生產體系與嚴格的質量控制流程，可為客戶提供“光開關+光模塊+定制化解決方案”的一站式服務。無論是中小型企業的網絡建設、邊緣計算節點的部署，還是鄉村寬帶覆蓋工程，我們都能根據客戶的實際需求，提供適配的產品與技術支持。如需了解更多產品詳情或技術咨詢，可訪問我們科毅光通信官網（www.m.tw5thave.com），或聯系我們的技術顧問獲取專業服務。

七、結語

在5G、算力網絡、數字經濟的推動下，光通信技術正朝著“小型化、低功耗、高性價比、高靈活性”的方向快速發展。自帶MAC的SFP+光模塊的出現，打破了傳統OLT設備的局限，實現了光模塊與MAC層處理功能的深度整合，而其與光開關的協同應用，更是為光通信網絡的多元化部署提供了全新方案。

我們科毅光通信將持續以技術創新為驅動，不斷優化光開關、光模塊等核心產品的性能，推出更多適配行業需求的創新技術與解決方案，助力客戶降低網絡建設成本、提升網絡運行效率。我們相信，隨著自帶MAC的SFP+光模塊等創新技術的廣泛應用，光通信網絡將在更多場景中實現高效部署，為數字經濟的發展提供堅實的網絡支撐。
