在數字化浪潮席卷全球的今天，以IP為核心的互聯網業務呈現爆炸式增長，不僅重塑了網絡層與傳輸層的架構關系，更對通信網絡的靈活性、可靠性和大容量傳輸能力提出了前所未有的高要求。自動交換光網絡（ASON）作為智能化網絡體系的核心，正成為支撐超高速、超大容量光傳送網發展的關鍵，而光交叉連接（OXC）設備作為ASON的核心節點，其性能直接決定了光網絡的運行效率。光開關作為OXC設備中切換光路的核心功能器件，承擔著動態光路徑管理、光網絡故障保護、波長動態分配等重要任務，是解決波長爭用、提高波長重用率、實現網絡靈活配置的核心支撐，在光層保護倒換中更是發揮著不可替代的作用。

科毅光通信（官網：www.m.tw5thave.com）深耕光通信器件研發與生產多年，始終聚焦行業技術痛點，依托自主研發實力推出陣列波導式光開關，憑借創新的結構設計和卓越的性能表現，為光通信行業提供高效、可靠的核心器件解決方案。我們將詳細解析這個陣列波導式光開關技術原理、核心優勢及應用場景，帶您深入了解光通信領域的技術創新成果。

一、傳統光開關技術現狀與行業痛點

隨著光傳送網向超高速、超大容量方向加速演進，網絡生存能力、保護倒換和恢復效率成為行業關注的核心問題，而光開關的性能直接影響著這些關鍵指標的實現。目前，市場上主流的光開關產品多采用“二維光纖陣列匹配二維轉鏡”的設計方案，其基本工作原理為：將腐蝕光纖穿入二維光纖陣列作為光信號的輸入和輸出端，選定某根光纖作為輸入端，其余作為輸出端，輸入光信號透過透鏡或透鏡陣列耦合至二維旋轉反射鏡，通過調整二維旋轉反射鏡的角度，將反射光經透鏡或透鏡陣列傳輸至任意選定的輸出端口，從而實現光路切換。

這種傳統設計方案雖具備尺寸小、基礎性能穩定等特點，但在實際生產和應用過程中，逐漸暴露出諸多難以解決的痛點，嚴重影響了光開關的生產效率、產品可靠性和市場推廣范圍：

光纖易折斷，產品良率低：

二維光纖陣列采用穿插式封裝方式，本身就存在光纖受力不均的問題，而該方案中使用的腐蝕光纖包層直徑更小，機械強度更低，在封裝、運輸和使用過程中極易發生折斷，大幅降低了產品生產良率，增加了生產成本。

光纖旋轉導致耦合損耗增加：

二維光纖陣列的穿插封裝形式難以保證所有陣列光纖的封裝方向一致，容易出現光纖旋轉現象。這一問題會直接導致光信號耦合過程中能量損失增加，提升光開關的耦合損耗，影響光傳輸效率；同時，方向不一致的封裝特性也使得這類光開關無法用于制作保偏光開關，限制了產品的應用場景。

二維轉鏡工藝復雜，成本高昂：

傳統方案需要匹配二維轉鏡才能實現多方向光路切換，而二維轉鏡的加工精度要求極高，制作工藝復雜，不僅增加了核心部件的生產成本，還延長了產品生產周期，進一步推高了光開關的整體成本，不利于產品的規模化推廣。

這些痛點長期困擾著光開關行業的發展，亟需一種創新的技術方案來突破現有瓶頸。廣西科毅光通信基于多年光通信器件研發經驗，結合行業實際需求，推出了陣列波導式光開關，通過全新的結構設計，從根源上解決了傳統光開關的諸多問題。

二、陣列波導式光開關：創新結構與工作原理

廣西科毅光通信研發的陣列波導式光開關在保留傳統光開關核心功能的基礎上，對結構設計進行了顛覆性創新，采用“一維光纖陣列匹配一維反射鏡”的方案，通過在光纖陣列前端耦合光波導，在一維方向上實現了光通道密度的大幅提升，最終達到甚至超過現有二維光纖陣列的通道數量，同時規避了傳統二維設計的諸多缺陷。

（一）核心組件構成

該陣列波導式光開關的核心組件包括：入射光纖、轉鏡、透鏡或透鏡陣列、波導陣列、光纖陣列、出射光纖，其中轉鏡安裝于可旋轉基座上，通過控制基座的旋轉帶動轉鏡調整角度，從而實現光路的精準切換。根據實際應用場景的不同，產品分為兩種實施方案，分別適用于不同的光通信系統配置需求。

（二）實施方案一：同側布局設計

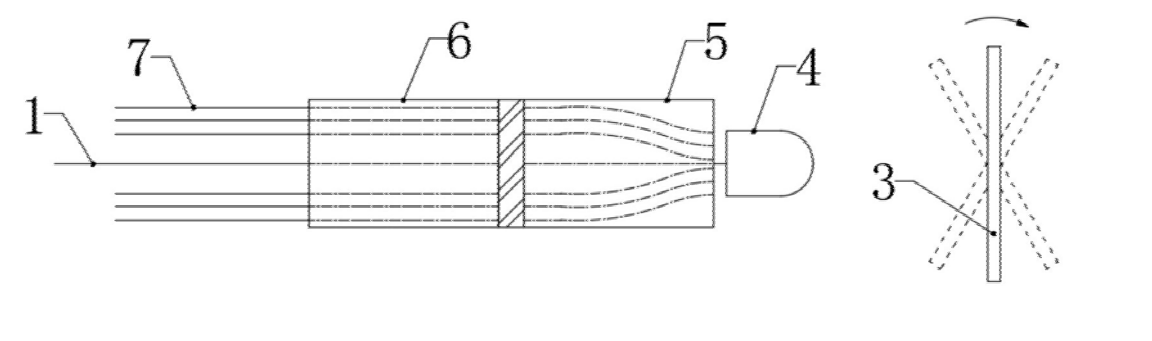

圖1 陣列波導式光開關實施例一同側布局結構示意圖

在該實施方案中，入射光纖、透鏡或透鏡陣列、波導陣列、光纖陣列和出射光纖均位于轉鏡的同一側，且入射光纖和出射光纖排布在同一光纖陣列中。這種布局設計的核心優勢在于結構緊湊，光路傳輸路徑短，光信號損耗更小。

其具體工作原理為：用戶可根據實際需求選定出射光纖中的某一根作為入射光纖，光信號從該入射光纖輸出后，進入波導陣列中的對應光波導，經透鏡或透鏡陣列聚焦后傳輸至轉鏡；轉鏡在可旋轉基座的驅動下調整至預設角度，將光信號反射并改變行進方向；反射后的光信號再次通過透鏡或透鏡陣列聚焦，進入波導陣列中預先選定的另一根光波導，最終傳輸至對應的出射光纖，完成光路切換。整個過程中，通過精準控制轉鏡的旋轉角度，即可實現光信號在不同出射光纖之間的靈活切換，滿足動態光路管理的需求。

（三）實施方案二：兩側布局設計

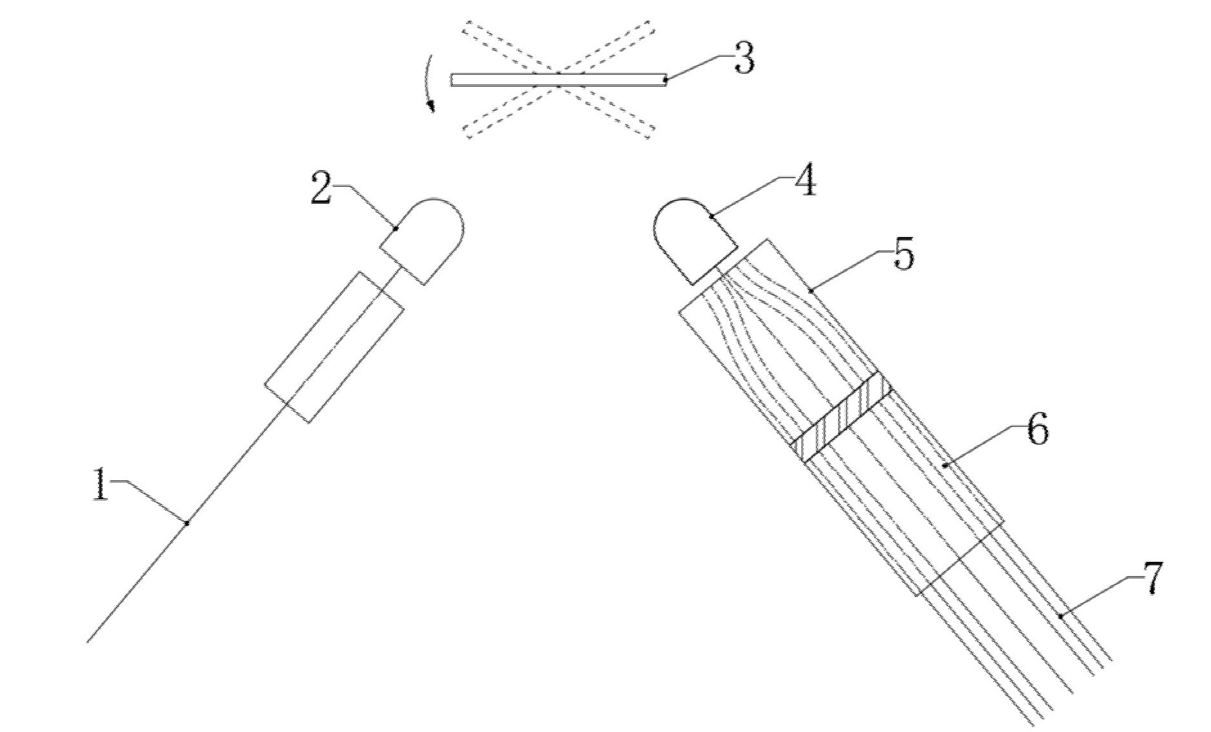

圖2 陣列波導式光開關實施例二兩側布局結構示意圖

該實施方案在核心組件基礎上增加了入射透鏡，采用兩側布局設計：入射光纖和入射透鏡位于轉鏡的一側，透鏡或透鏡陣列、波導陣列、光纖陣列則安裝于轉鏡的另一側。這種設計適用于對入射光聚焦精度要求更高的場景，能進一步提升光信號的耦合效率。

其具體工作原理為：入射光纖輸出的光信號首先經過入射透鏡進行聚焦處理，聚焦后的光信號傳輸至轉鏡；轉鏡通過可旋轉基座調整角度，將光信號反射至另一側的透鏡或透鏡陣列；光信號經透鏡或透鏡陣列再次聚焦后，進入波導陣列中的指定光波導，通過光波導的傳輸引導，最終進入對應的出射光纖，實現光路的精準切換。該方案通過兩次聚焦處理，有效提升了光信號的傳輸穩定性和耦合效率，適用于大容量、長距離光通信系統。

三、陣列波導式光開關的核心技術優勢

相較于傳統二維光纖陣列光開關，廣西科毅光通信的陣列波導式光開關憑借創新的結構設計和技術優化，在性能、生產效率、成本控制等方面均具備顯著優勢，具體如下：

1. 光通道密度大幅提升，滿足大容量傳輸需求

該產品通過“一維光纖陣列+波導陣列”的創新組合，在一維方向上實現了光通道密度的跨越式提升。波導陣列的耦合設計讓一維光纖陣列的通道數量能夠達到甚至超過傳統二維光纖陣列的水平，完美適配超高速、超大容量光傳送網的發展需求，可支持更多路光信號的同時傳輸和切換，為5G通信、數據中心互聯等大容量應用場景提供有力支撐。

2. 光纖穩定性增強，產品可靠性顯著提升

摒棄了傳統二維光纖陣列的穿插式封裝方式，采用一維光纖陣列設計，避免了光纖在封裝過程中因穿插受力不均導致的折斷問題；同時，無需使用機械強度更低的腐蝕光纖，進一步提升了光纖的抗損傷能力，大幅降低了產品在生產、運輸和使用過程中的故障概率，產品良率和可靠性顯著提升。

3. 耦合損耗降低，光傳輸效率更高

一維光纖陣列的封裝方式能夠有效保證所有陣列光纖的封裝方向一致，徹底解決了傳統二維陣列中光纖旋轉導致的耦合損耗問題。加之波導陣列的精準引導作用，光信號在傳輸和耦合過程中的能量損失大幅降低，光開關的插入損耗更小，光傳輸效率更高，能有效提升光通信系統的整體傳輸質量。

4. 支持保偏光開關制作，拓展應用場景

由于一維光纖陣列能夠?qū)崿F(xiàn)同方向封裝，該產品可用于制作保偏光開關，填補了傳統二維光開關在保偏應用場景中的空白。保偏光開關在光纖傳感、相干光通信等對偏振態敏感的領域具有重要應用價值，這一優勢讓陣列波導式光開關的應用場景得到大幅拓展，能夠滿足更多行業的個性化需求。

5. 工藝簡化，生產成本可控

采用一維轉鏡替代傳統的二維轉鏡，一維轉鏡的加工精度要求相對較低，制作工藝更為簡單，不僅縮短了核心部件的生產周期，還降低了部件加工成本；同時，一維光纖陣列的封裝流程更為簡便，生產效率更高，進一步控制了產品的整體生產成本。在保證產品性能優于傳統方案的前提下，實現了成本的優化，具備更強的市場競爭力。

四、陣列波導式光開關的廣泛應用場景

憑借卓越的性能表現和靈活的實施方案，廣西科毅光通信的陣列波導式光開關可廣泛應用于各類光通信系統和相關領域，成為推動光通信行業高質量發展的核心器件：

1. 自動交換光網絡（ASON）

作為ASON核心節點OXC設備的關鍵組成部分，陣列波導式光開關能夠?qū)崿F(xiàn)動態波長選路和光網絡的靈活管理，支持光網絡的快速配置和調整，提升網絡的智能化水平和響應速度，為ASON網絡的穩定運行提供核心支撐。

2. 密集波分復用（DWDM）網絡

在日益復雜的DWDM網絡中，波長資源的高效利用至關重要。該產品支持多通道光信號的靈活切換和波長動態分配，能夠有效解決波長爭用問題，提高波長重用率，助力DWDM網絡實現更大容量、更高效率的光傳輸。

3. 5G通信基站與傳輸網絡

5G通信具有高速率、低時延、大容量的特點，對光通信器件的性能提出了嚴苛要求。陣列波導式光開關的高通道密度、低損耗、高可靠性等優勢，能夠滿足5G基站之間、基站與核心網之間的光信號傳輸和切換需求，為5G網絡的全覆蓋和高質量運行提供保障。

4. 大型數據中心互聯

隨著數據中心規模的不斷擴大和數據流量的爆炸式增長，數據中心之間的互聯需求日益迫切。該產品可用于數據中心內部的光路切換和跨數據中心的光傳輸鏈路配置，支持?jǐn)?shù)據的高速、穩定傳輸，提升數據中心的運營效率和可靠性，滿足云計算、大數據等業務的發展需求。

5. 光網絡故障保護與恢復系統

在光通信網絡中，故障保護和快速恢復是保障業務連續性的關鍵。陣列波導式光開關具備快速光路切換能力，當光網絡某條鏈路發生故障時，可在極短時間內切換至備用鏈路，實現光層的快速保護倒換，最大限度減少故障對業務的影響，提升光網絡的生存能力。

6. 光纖傳感與相干光通信系統

憑借支持保偏光開關制作的優勢，該產品可應用于光纖傳感、相干光通信等對偏振態控制要求較高的領域。在光纖傳感系統中，能夠精準控制光信號的偏振態，提升傳感精度；在相干光通信系統中，可保障光信號偏振態的穩定性，提升通信質量。

五、廣西科毅光通信：專注光通信器件的創新與突破

廣西科毅光通信科技有限公司是一家專注于光通信核心器件研發、生產、銷售的高新技術企業，始終以“技術創新驅動行業發展”為理念，聚焦光開關、光耦合器、光分路器等核心產品的研發與優化，致力于為全球客戶提供高品質、高性能的光通信解決方案。

公司擁有一支由資深光通信技術專家組成的研發團隊，具備雄厚的技術研發實力和豐富的行業經驗，始終緊跟光通信行業的技術發展趨勢，針對行業痛點開展技術創新。陣列波導式光開關的成功研發與專利認證，正是公司技術實力的集中體現。該產品不僅通過結構創新解決了傳統光開關的諸多問題，還在性能、成本、應用場景等方面實現了全面突破，為光通信行業提供了更優的器件選擇。

在生產制造方面，公司嚴格遵循國際質量標準，建立了完善的生產管理體系和質量控制流程，從原材料采購、部件加工到成品組裝、性能測試，每一個環節都進行嚴格把控，確保產品的穩定性和可靠性。同時，公司具備靈活的定制化生產能力，可根據客戶的具體需求，提供個性化的產品設計和解決方案，滿足不同行業、不同場景的應用需求。

為了更好地服務客戶，公司建立了專業的技術支持和售后服務團隊，為客戶提供從產品咨詢、方案設計到安裝調試、技術培訓、故障排查等全流程服務。無論客戶面臨何種技術問題，都能得到及時、專業的解答和支持，讓客戶無后顧之憂。

六、結語

在光通信行業向超高速、超大容量、智能化方向快速發展的背景下，光開關作為核心器件的重要性日益凸顯。廣西科毅光通信研發的陣列波導式光開關，憑借創新的結構設計、卓越的性能表現和廣泛的應用場景，打破了傳統光開關的技術瓶頸，為光通信行業的高質量發展注入了新的動力。

未來，廣西科毅光通信將繼續深耕光通信領域，持續加大研發投入，不斷推動技術創新和產品升級，為全球客戶提供更優質、更先進的光通信器件和解決方案。

如果您正在尋找相關產品，歡迎訪問廣西科毅光通信官方網站（www.m.tw5thave.com）了解更多產品詳情，或聯系我們的技術顧問獲取專業支持！

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
