一、光通信行業痛點：傳統光開關的技術瓶頸

在移動網絡、高清視頻、云計算等大數據服務的推動下，光通訊網絡和數據中心進入高速發展階段。然而，傳統光通訊網絡和數據中心依賴光-電-光轉換的交換方式，早已面臨嚴重的帶寬瓶頸。為突破這一限制，光交換技術自20世紀90年代被提出后，便成為行業關注的核心方向，但高綜合性能光開關的研發始終是亟待解決的技術難題。

目前商業應用中，主流光交叉互連器件以MEMS（微機電系統）微鏡陣列或LCoS（硅基液晶）為主，這類器件采用自由空間光傳輸方式，對光學對準和環境因素要求嚴苛，且體積龐大，無法滿足單片集成的需求。在科研領域，基于平面光波導的光交叉互連器件雖被廣泛研究，包括馬赫-陳德爾干涉術光開關、熱光效應硅基光開關陣列等，但這些方案始終未能平衡光學損耗、端口擴展性、切換速度、尺寸、能耗、單片集成及魯棒性等綜合性能，難以在數據中心等核心場景落地應用。

廣西科毅光通信科技有限公司（官網：www.m.tw5thave.com）深耕光通信器件領域多年，針對行業痛點自主研發的層狀結構光開關，憑借創新設計突破傳統技術限制，為光通信行業提供低損耗、易集成、高可靠的光開關解決方案。

二、光開關核心創新：層狀結構與偏振態控制技術

（一）光開關整體結構設計

廣西科毅研發的光開關采用層狀結構設計，從下往上依次設置基底、光開關控制層、工作層和上絕緣層，部分結構還在光開關控制層與工作層之間增設下層包層，進一步提升絕緣性能。這種層狀布局讓器件結構更緊湊，有效縮小了整體尺寸，為單片集成奠定了基礎。

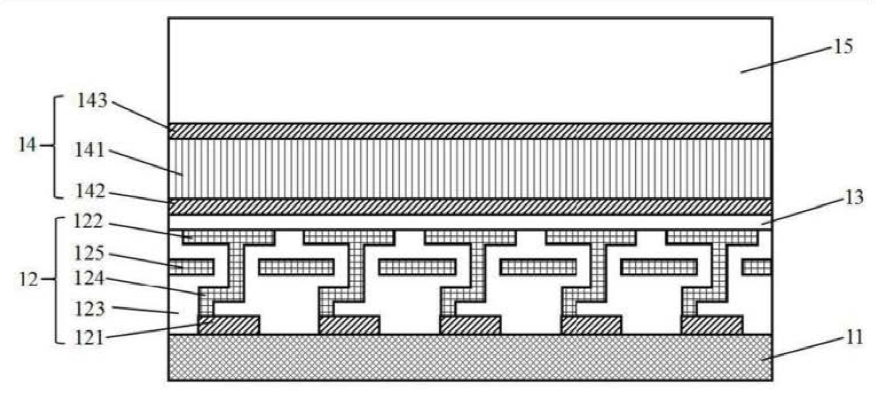

圖1 光開關層狀結構橫截面示意圖一

各層核心組件及功能如下：

1.      基底：優選硅基底，工藝成熟且原材料豐富，為整個器件提供穩定的支撐基礎。

2.      光開關控制層：包含電開關、驅動電極層、絕緣材料及導線，部分結構還設有金屬防護層。電開關優選CMOS（互補金屬氧化物半導體）電開關，利于器件集成，其驅動電路采用直流驅動模式；驅動電極層與旋轉器電性連接，通過導線實現與電開關的信號傳輸；絕緣材料選用二氧化硅，絕緣效果好且成本低廉；金屬防護層可提升器件整體強度，延長使用壽命。

3.      下層包層：材料為二氧化硅，設于光開關控制層與工作層之間，避免控制層與工作層直接接觸，起到良好的絕緣隔離作用。

4.      工作層：核心功能層，包含對輸入光波偏振態進行控制的旋轉器和基于光波偏振態切換輸出方向的平面波導，部分結構還設有取向膜層或上下層工作電極，用于精準控制液晶分子取向。

5.      上絕緣層：位于器件最上層，起到保護內部結構、防止外界干擾的作用。

（二）平面波導結構與傳輸原理

平面波導是光開關的核心傳輸單元，包括橫向波導、縱向波導、轉向波導和包覆三者的包層。橫向波導與縱向波導垂直相交，轉向波導的一端與橫向波導連接處連接，另一端與縱向波導連接處連接，形成“十字交叉+轉向”的傳輸路徑設計。

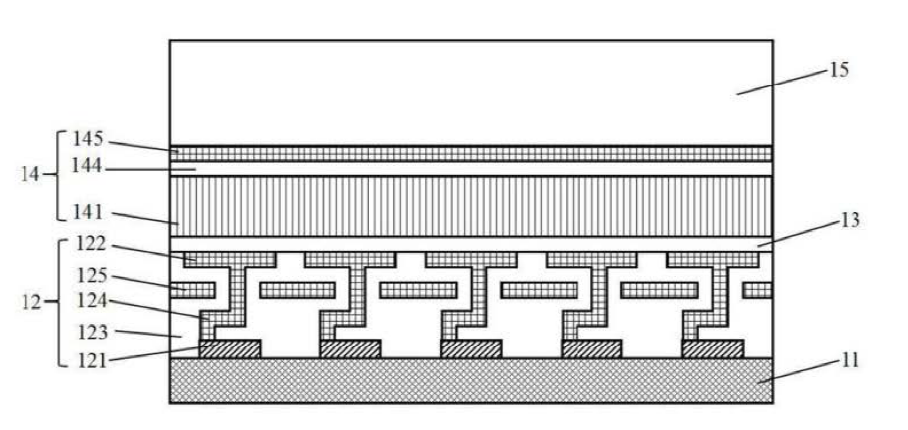

圖2 光開關層狀結構橫截面示意圖二

橫向波導和縱向波導的波導本體寬度優選8微米，這一設計讓兩者相交處擁有較寬的模場，可有效抑制交叉損耗；且橫向波導與縱向波導長度保持一致，確保傳輸一致性。轉向波導優選90度轉向設計，可將橫向傳輸的光波精準轉向至縱向波導，實現傳輸方向的靈活切換。

包層材料選用低折射率材料（如紫外光固化膠NOA84），其折射率低于橫向波導、縱向波導及轉向波導的材料折射率，使得光波在波導內傳輸時，在波導與包層的邊界處發生全反射，從而將光波約束在波導內部，避免傳輸損耗。

（三）旋轉器結構與偏振態控制機制

旋轉器是實現光波傳輸方向切換的關鍵組件，分為橫向旋轉器和縱向旋轉器，分別對應橫向波導和縱向波導的偏振態控制。

橫向旋轉器包括橫向液晶波導和分布在其兩側的橫向電極，縱向旋轉器包括縱向液晶波導和分布在其兩側的縱向電極。電極分為驅動電極和接地電極，對稱分布在液晶波導兩側，驅動電極與驅動電壓連接，接地電極用于接地，通過電極間電場的有無及強度變化，控制液晶分子的排列方式。

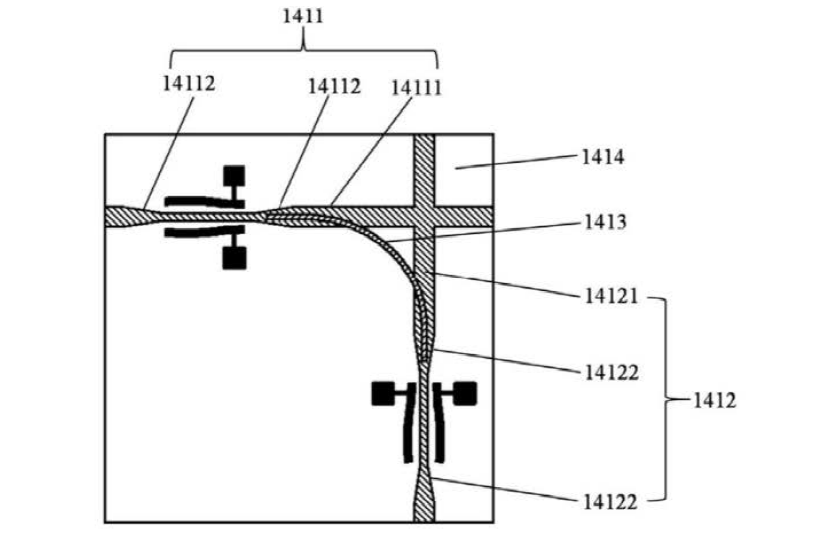

圖3 橫向旋轉器電極與液晶波導布局示意圖一

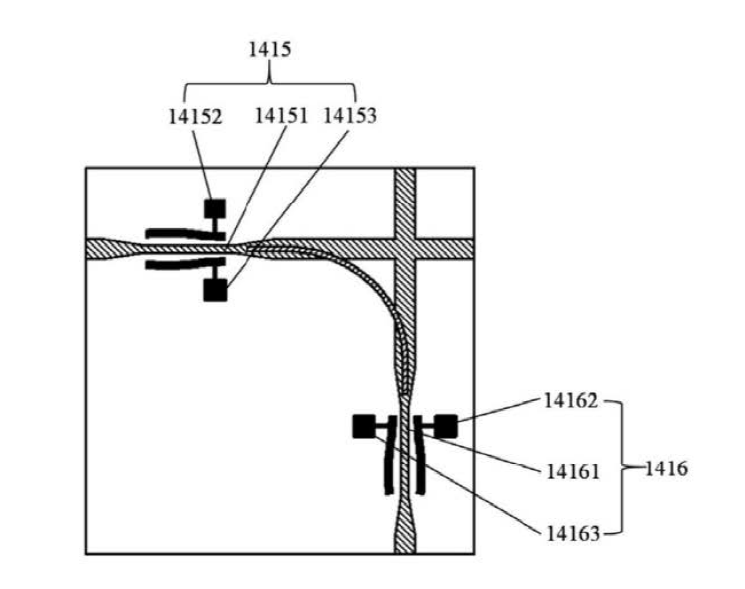

圖4 橫向旋轉器電極與液晶波導布局示意圖二

橫向液晶波導與橫向波導本體通過橫向錐形漸變波導連接，縱向液晶波導與縱向波導本體通過縱向錐形漸變波導連接。由于液晶波導寬度（2微米）小于波導本體寬度（8微米），錐形漸變波導可有效減少模場轉換過程中的損耗，確保光波傳輸的連續性。

旋轉器對光波偏振態的控制原理如下：

1.      維持偏振態：當電開關斷開時，電極未接通電源，液晶波導內不產生電場，液晶分子沿光波傳輸方向均勻排列，光波偏振態保持不變。

2.      旋轉偏振態：當電開關接通時，電極產生電場，液晶分子沿光波傳輸方向扭轉排列，從而改變光波偏振態。偏振態旋轉角度可根據實際需求設定，優選90度旋轉，以實現傳輸方向的切換。

為進一步優化控制效果，橫向電極和縱向電極的間距沿液晶波導傳輸方向逐漸變化，使得液晶波導內產生電場強度漸變的電場。這種漸變電場可精準控制液晶分子排布的旋轉距離和變化速度，在實現偏振態旋轉的同時，最大限度降低光傳輸損耗。

三、光開關核心材料選型：平衡性能與成本

材料選型是光開關實現高性能的關鍵，廣西科毅通過精準匹配材料特性，確保器件的穩定性、低損耗和易加工性。

（一）核心材料組合方案

方案一：橫向液晶波導和縱向液晶波導采用雙折射液晶材料（如E7液晶，主要成分為氧基聯苯類化合物），橫向波導和縱向波導本體采用雙折射材料，轉向波導采用與雙折射材料任一折射率相匹配的匹配材料（如硅氧氮SiON，其折射率與E7液晶的e光折射率匹配）。包層材料選用低折射率材料，折射率低于雙折射材料和匹配材料。

方案二：轉向波導采用雙折射材料（如金紅石相二氧化鈦TiO?），橫向波導和縱向波導本體采用與雙折射材料折射率匹配的匹配材料（如碳化硅SiC），橫向液晶波導和縱向液晶波導仍采用雙折射液晶材料。包層材料選用空氣，加工成本更低，且可進一步縮小器件尺寸。

（二）材料特性優勢

1.      雙折射液晶材料：具有良好的偏振態調控能力，響應速度快，可實現光波偏振態的精準切換，且材料成本適中，加工工藝成熟。

2.      匹配材料：與雙折射材料折射率精準匹配，確保光波在不同波導間傳輸時的低損耗耦合，提升傳輸效率。

3.      低折射率包層材料：有效約束光波傳輸路徑，減少泄漏損耗，且化學性質穩定，與其他材料兼容性好。

四、光開關兩大結構版本：適配不同應用需求

（一）取向膜層版本

工作層增設下取向膜層和上取向膜層，下取向膜層設于下層包層與波導層之間，上取向膜層設于波導層與上絕緣層之間。取向膜層采用可讓液晶分子保持垂直取向的材料，確保波導層中液晶分子的垂直取向分布，使器件具有穩定的折射率特性。

該版本光開關結構簡單，可靠性高，開關時間可達1ms，適用于對響應速度要求適中、注重穩定性的應用場景。

圖5 帶取向膜層的光開關橫截面示意圖

（二）上下層工作電極版本

工作層增設上層工作電極，設于波導層與上絕緣層之間；光開關控制層增設下層工作電極，設于驅動電極層中，平面波導位于下層工作電極和上層工作電極之間。上下層工作電極通電后可在平面波導中產生電場，通過電場精準控制液晶分子的垂直取向分布。

該版本光開關響應速度更快，開關時間可達0.15ms，操作簡便，適用于對響應速度要求較高的高頻切換場景。

五、廣西科毅光開關核心優勢：賦能光通信行業升級

1.      結構緊湊，易集成：層狀設計大幅縮小器件尺寸，可作為光子芯片的一部分進行單片集成，也可作為芯片集成于外圍電路或光子回路中，解決傳統器件體積大、難集成的痛點。

2.      低光傳輸損耗：通過錐形漸變波導、折射率匹配材料、漸變電場控制等多重設計，有效降低模場轉換損耗、交叉損耗和泄漏損耗，提升光信號傳輸效率。

3.      響應速度快：兩種結構版本開關時間分別低至1ms和0.15ms，可滿足不同場景下的切換需求，適配高頻數據傳輸。

4.      可靠性強：采用成熟的材料體系和工藝設計，金屬防護層提升器件機械強度，絕緣材料確保電氣隔離穩定性，抗干擾能力（魯棒性）突出。

5.      成本可控：核心材料選用性價比高的成熟產品，加工工藝與現有半導體工藝兼容，規?；a后可進一步降低成本。

作為專業的光開關生產銷售商，廣西科毅光通信科技有限公司始終以技術創新為核心，將該層狀結構光開關技術轉化為量產產品，為光通信網絡、數據中心等場景提供高性能解決方案。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.m.tw5thave.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
